Онлайн калькулятор зданий

Международный онлайн калькулятор зданий - система WebSteel

Завод ПК Веста предлагает уникальный онлайн сервис WebSteel (калькулятор зданий и строительных конструкций) для проектирования и расчета стоимости индивидуальных зданий из легких металлоконструкций для дальнейшего строительства в любой точке мира (ангары, склады, офисы, магазины, цеха, фермы и т.д.) Онлайн сервис действует 24/7 и позволяет получить официальное коммерческие предложение с бесплатными эскизами с учетом основных климатических зон по месту строительства (снеговые, ветровые и сейсмика)

В отличие от традиционных CAD комплексов система WebSteeel работает в зоне технологических возможностей завода ПК Веста, что позволяет клиенту без технического образования на много быстрее и удобнее создать уникальный проект здания, максимально точно рассчитать бюджет на строительство здания и мгновенно учесть базовые требования по проектированию подобных зданий в режиме онлайн.

Потратьте максимум 10 минут на ввод базовых онлайн параметров здания, выберите место строительства на карте в большинстве странах мира и получите официальное онлайн коммерческие предложение! И все это - совершенно бесплатно! Если вас устраивает бюджет на строительство, то смело размещайте заказ на заводе ПК Веста с точным фиксированием всех цен и сроков по договору!

Рассчитать здание

Сравнение онлайн систем

	WebSteel	WebSteel	WebSteel
Поколение систем	v1	v2	v3 (PRO)
Год	2011	2015-16	2020-21
Описание	Первый бесплатный запатентованный наиболее проработанный по качеству визуализатор нежилых зданий на строительном рынке России в Интернете.	Улучшенная версия онлайн сервиса с мгновенным расчетом цен онлайн, с учетом новых типов конструкций зданий, строительных технологий, оцифровкой климатических карт России и СНГ.	Самая продвинутая двуязычная версия онлайн сервиса с облачным улучшенным онлайн расчетом металлоемкости каркаса, оцифровкой множества международных строительных рынков, повышенной работоспособностью по скорости в моб. устройствах, улучшенной визуализации и новыми функциями для экспорта зданий за рубеж.
Учет технологических возможностей завода	Отсутствует	Есть (проектирование зданий в зоне технологических ограничений одного завода)	Есть («коллективная концепция» применения возможностей разных заводов на базе аутсорсинга)
Онлайн личный Кабинет для клиента	Отсутствует	Есть (создание/сохранение /редактирование/удаление заявок)	Есть (модуль ведения заказа онлайн на базе ERP системы – отслеживание всех этапов ведения заказа 24/7 до момента отгрузки с завода)
Онлайн модуль расчетов (цены) и металлоёмкости	Отсутствует (расчет металлоемкости вручную в офлайн режиме)	Есть (Базовый онлайн расчет металлоемкости. Только типовые одноэтажные и двухэтажные здания)	Есть (детальный более точный облачный расчет металлоёмкости зданий и «нулевого цикла» со всеми услугами. Расширенный список зданий для учета: двухскатные, односкатные, плоские кровли, одно- и двухпролетные здания, с кран балками, 1 или 2 этажа)
Онлайн модуль визуализации	Есть (на базе старых Flash технологий)	Есть (на базе старых Flash технологий)	Есть (на базе новой технологии Three.JS под мобильные устройства в браузере. Визуализация новых объектов: фундамента, полов, 2х этажей, внутренних перегородок, зима/лето, день/ночь)
Онлайн модуль генерации онлайн документов (эскизы, ТЗ и комм. предложеник)	Отсутствует	Есть (только коммерческое предложение)	Есть (коммерческое предложение, детальное ТЗ, Эскизы Договор и Счет)
Онлайн модуль оцифровки стран (авто учет сочетания климатических зон: ветер, снег, сейсмика по месту строительства)	Отсутствует	Есть (только Россия и СНГ)	Есть (Россия и СНГ, Азия (Иран, Индия), Ближний Восток и Африканский континент)
Онлайн учет строительных технологий	Только ЛМК (сварная балка из черного металла)	ЛМК (сварная балка), ЛСТК (холодногнутый оцинкованный профиль)	ЛМК (сварная балка), ЛСТК(холодногнутый оцинкованный профиль) и ГИБРИДНые СИСТЕМЫ (ЛМК+ЛСТК)
Онлайн модуль проемов и аксессуаров	Отсутствует	Есть (только ворота и двери)	Есть (ворота, двери, окна, стеклопакеты, поликарбонат и световые фонари на кровлю)
Онлайн модуль расчета доставки	Отсутствует	Есть (только наземная на базе количества евро фур)	Есть (наземная и морская – евро фуры и 40ка футовые контейнеры)
Онлайн модуль внутренних перегородок и типовых шаблонов	Отсутствует	Отсутствует	Есть (акцент под мобильные устройства и визуализацию индивидуальных решений)
Онлайн модуль автоматического обновления цен на материалы	Отсутствует	Отсутствует	Есть (все цены на продукцию/услуги обновляются через единую базу данных)
Концепция и философия: «Smart Techno Design»	Отсутствует	Отсутствует	Есть (новейшая бизнес модель на строительном рынке, позволяющая конечному клиенту самому проектировать и рассчитывать стоимость индивидуального здания в режиме онлайн в зоне технологических возможностей завода.
Онлайн модуль учета ограждающих конструкций	Есть (только сэндвич панели)	Есть (сэндвич панели и проф лист)	Есть (сэндвич панели, проф лист, полистовая сборка и вентилируемый фасад)

Гарантии

Базовая гарантия НА БЮДЖЕТ

Система WebSteel выдает онлайн расчет на здания с погрешностью в диапазоне от 2 до 10% в зависимости от статей затрат, сложности проекта, типа конструкции, типа технологии и определённых сочетаний климатических зон (по ветру, снегу и сейсмики) В любом случае любой человек может сбюджетировать проект строительства с минимальной погрешностью в любой точки мира.

Расширенная гарантия НА КАЧЕСТВО

Размещая заказ на заводе ПК Веста после онлайн проектирования и расчета стоимости здания - клиент получает несколько типов гарантийных пакетов от 1 до 5 лет в зависимости от комплектации здания и условий его эксплуатации.

Дизайн

ПК ВЕСТА внедряет передовые дизайнерские проектные решения на базе самых современных строительных материалов в зависимости от страны, культуры и места строительства.

Концепция “Smart Techno Design»

Следуя инновационной концепции, ПК «Веста» разработала решение, позволяющее клиентам из разных стран и регионов России самостоятельно через Интернет проектировать здания, используя онлайн сервис WebSteel. С помощью сервиса, вы можете спроектировать конструкцию из сэндвич-панелей, рассчитать ее стоимость с последующим запуском в производство и доставкой по всему миру.

подробнее

Дизайн

Концепция “Smart Techno Design»

При этом процесс ведения переговоров с дорогостоящей визуализацией и трудоёмкими расчётами зданий автоматизируется по максимуму. Впервые в нежилой строительной отрасли клиент выступает, как главный проектировщик и создатель своего индивидуального образа здания. Таким образом, дизайн становиться технологичным и максимально приближенный к успешной реализации проекта. Не все клиенты знают ограничения и допустимую совместимость разных материалов для здания в обширной строительной отрасли. Теперь многие закономерности и взаимозависимости заранее программируются в онлайн сервисе для проектирования. В отличие от традиционных САПР многие процессы происходят на удаленном сервере 24/7.

Огромное разнообразие внешнего вида

В зависимости от проектных решений можно совершено бесплатно создать любой тип конструкции: двухскатная, односкатная, с примыканием к старому зданию, плоская кровля, здания с перепадами высот и т.д.

подробнее

Дизайн

Огромное разнообразие внешнего вида

Размещайте и создавайте любые проемы под окна, ворота, двери и световые фонари в любой части стены или ската здания. Применяйте любой из известных стилей для вашего проекта сами: Контемпорари, Скандинавский, Лофт, Классический, Минимализм, Функционализм, Модерн или Азиатский в зависимости от вашего образа жизни, мировоззрения, культуры и места жительства.

Создайте собственный, эксклюзивный дизайн

Вы самостоятельно выбираете цветовые решения, сочетания цветов, используя каталог RAL. Доступны различные текстуры (кирпич, дерево, камень). Используя эти инструменты, вы можете создавать эксклюзивный дизайн будущего сооружения.

подробнее

Дизайн

Создайте собственный, эксклюзивный дизайн

Клиент может сам выбирать сотни вариантов индивидуальных цветовых сочетаний на базе каталога RAL или текстур под дерево, камень или кирпич для стен и кровли (попанельно, горизонтальная полоса, шахматный порядок, чередование цветов в несколько рядов и т.д.) Продумайте, как можно органически вписать ваш проект внутри города или в пригороде с учетом близлижайших построек и сооружений, цветовой гаммы и местных требований. Теперь у вас есть все возможности для этого!

Комплектация

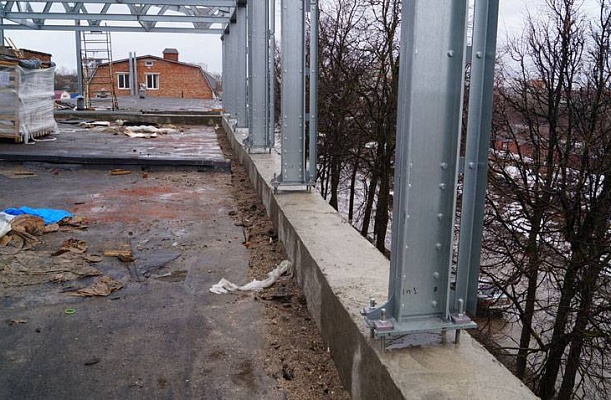

Устройство для монтажа несущих колонн

Включены в комплект здания. Это готовые элементы из черного металла, которые монтируются на анкерную группу с фундаментом для дальнейшей установки несущих вертикальных колонн. ВАЖНО! Анкера обычно покупает клиент сам или его местная монтажная организация по месту.

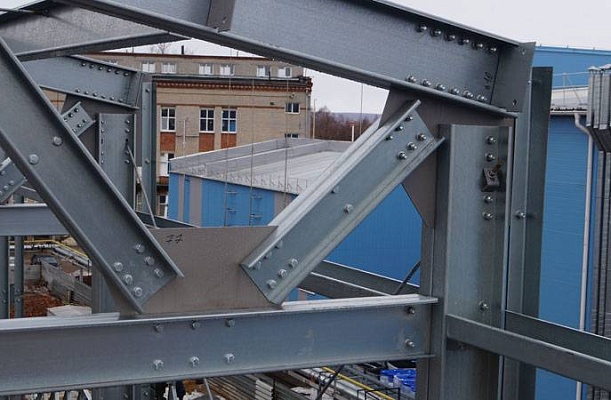

100% болтовое соединение

Включены в комплект здания. Все элементы в несущих легких стальных конструкциях сболчиваются и закрепляются с помощью болтов высокой прочности. ВАЖНО! Сварка полностью отсутствует во время монтажных работ.

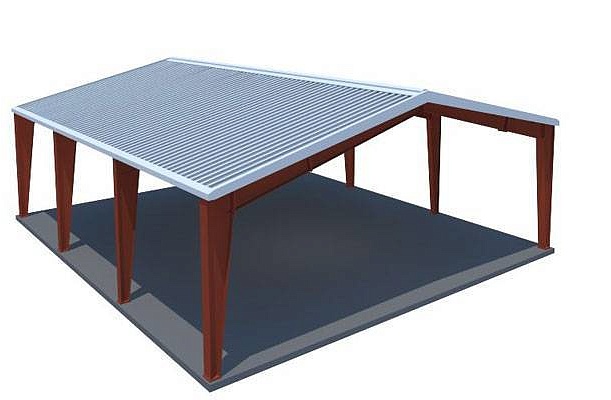

Двухскатный тип кровли

Является самой распространённой и экономичной расчётной схемой на мировых рынках. На 15% стоит дешевле, чем односкатная кровля. Применяется во многих сегментах отраслей (ангары, склады, офисы, магазины, цеха и т.д.) Без жестких требований к внешнему виду ее часто утверждают и согласуют с местным архитектурным отделом.

Односкатный тип кровли

Применяется конструкция с 1 скатом реже и стоит примерно на 15% дороже, чем двухскатная кровля. Находит применение для пристроек к существующим зданиям, реконструкциям и небольших по размерам зданиям.

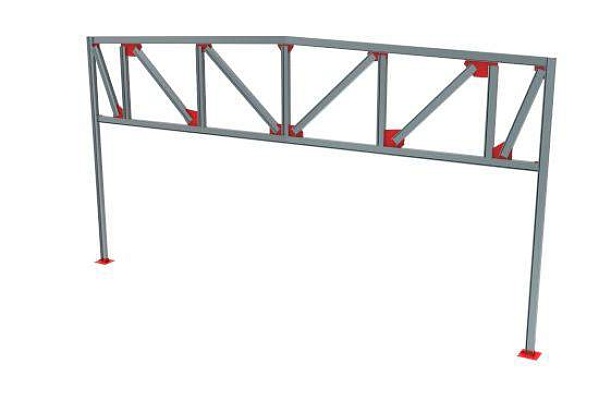

Плоская кровля

Является распространённым выбором для зданий с жесткими требованиями к внешнему виду и специальном назначению здания. Это самый красивая конструкция, но и самая дорогая (на 20-25% дороже, чем двухскатная) Угол ската обычно 2гр. По периметру сверху на кровле применяется парапет с высотой 0.6м.

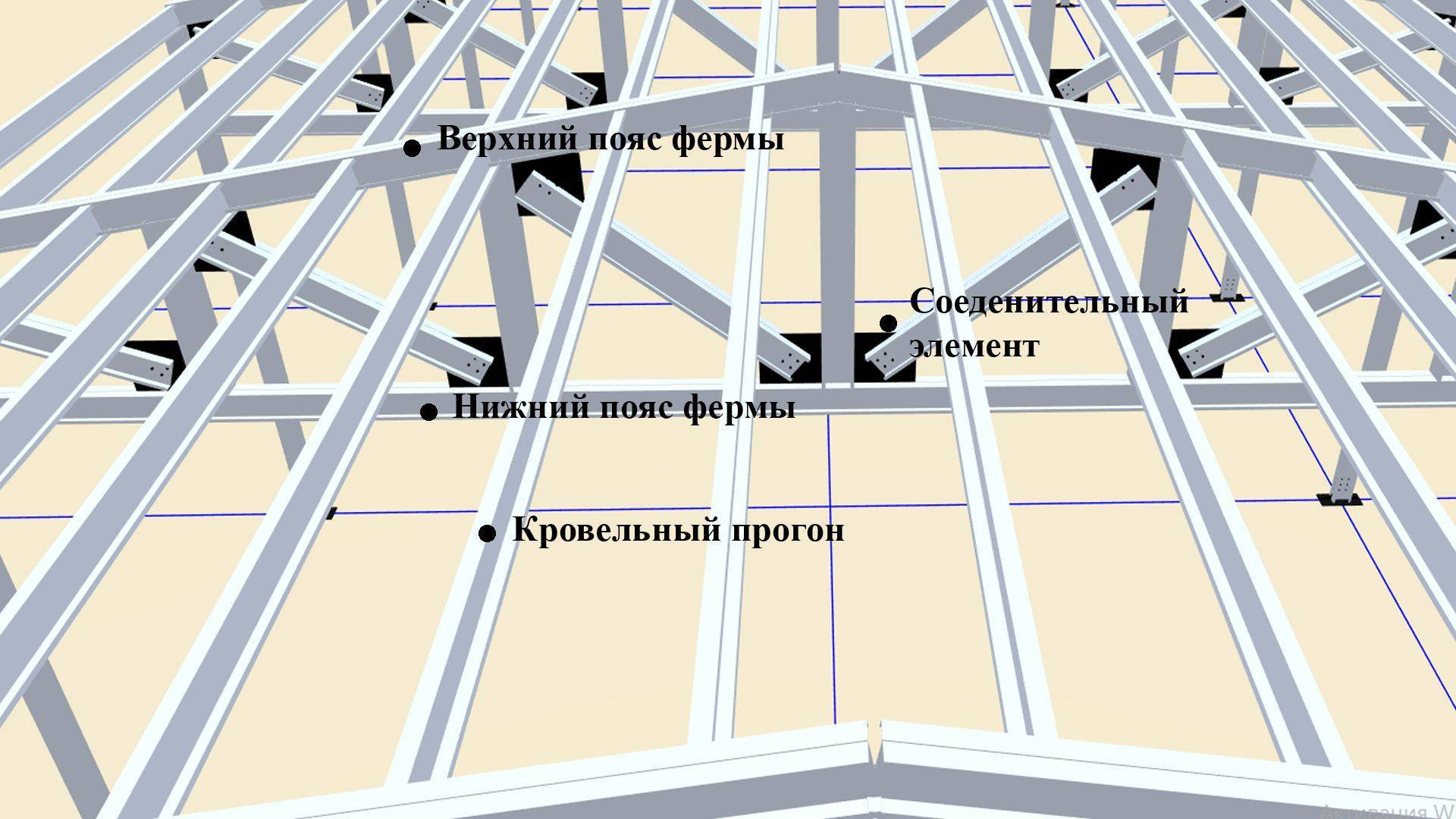

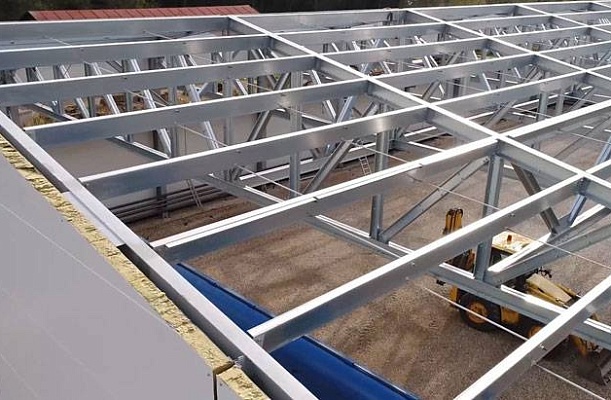

Прогонная система

Включены в комплект здания. Состоят обычно из кровельных или стеновых холодногнутых профилей с определённым шагом. Цель – придание горизонтальной жесткости каркасу и создание подсистемы для монтажа ограждающих конструкций.

Диагональные связи

Включены в комплект здания. Обычно состоят из металлического прутка круглого сечения, уголка или швеллера в зависимости от проектных решений, размеров здания и климатических зон. Цель – придание горизонтальной жесткости каркасу. В некоторых случаях применяется портальные рамы или двойные диагональные связи при больших размерах здания.

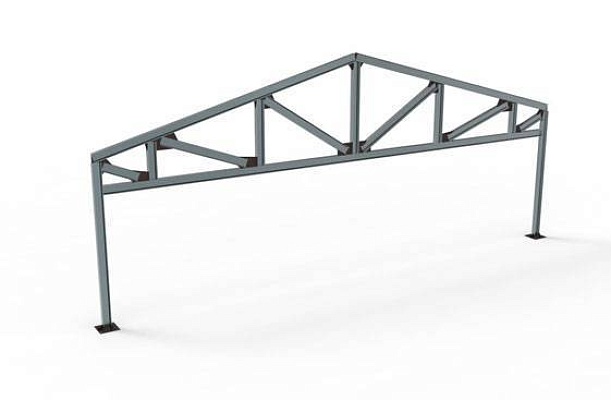

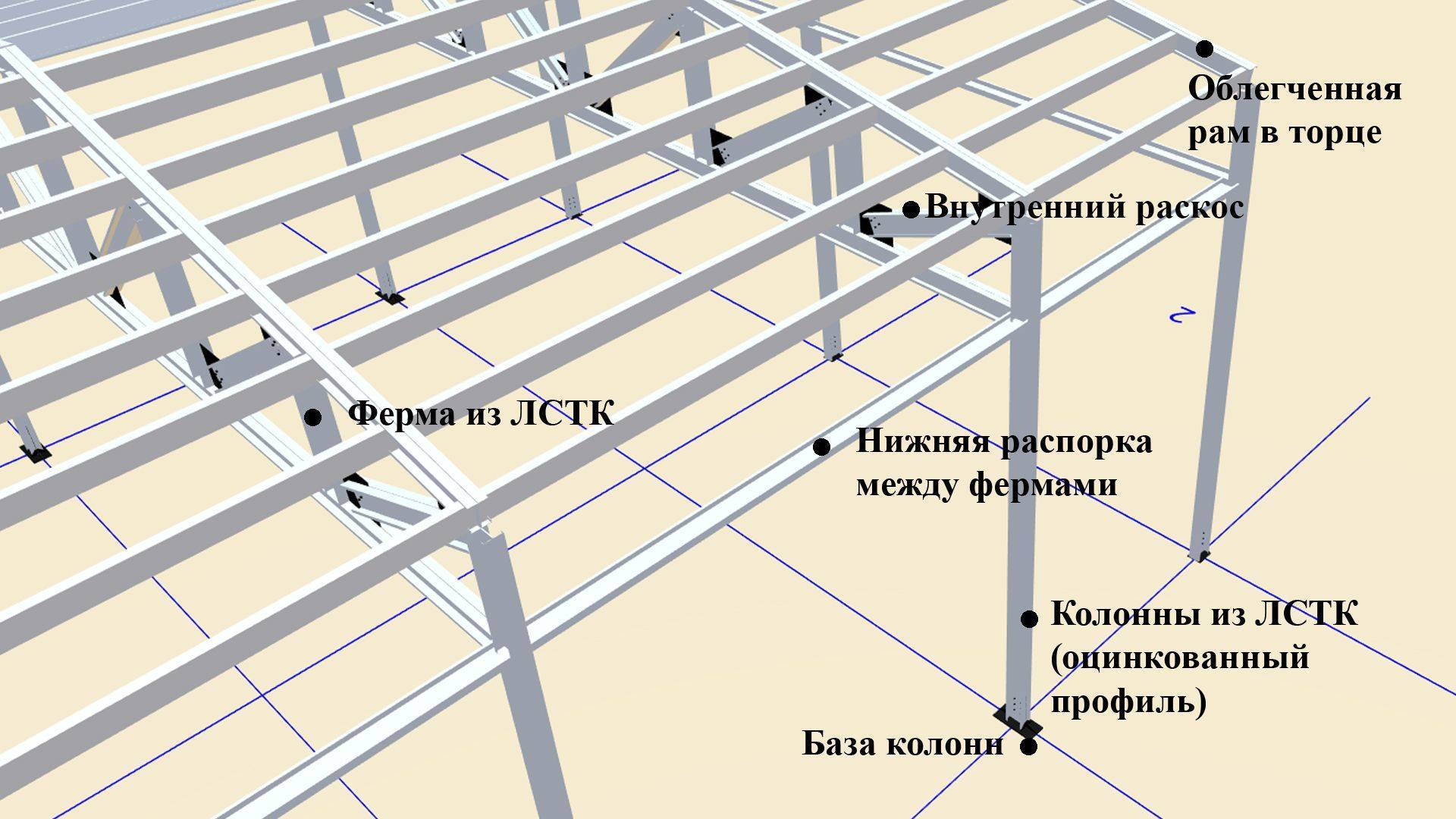

Холодногнутый профиль ЛСТК (C-channel)

Марка стали

S350 (предел текучести)

Класс цинкования элементов

1-ый класс (275 г/кв.м.) Premium

Металлоемкость

От 24 кг/кв.м. (северные страны)

Пролет и высота

До 36м ширины (без колонн) До 12м высоты (до низа)

Степень огнестойкости

До IV (панели снаружи) От III до I (панели внутри)

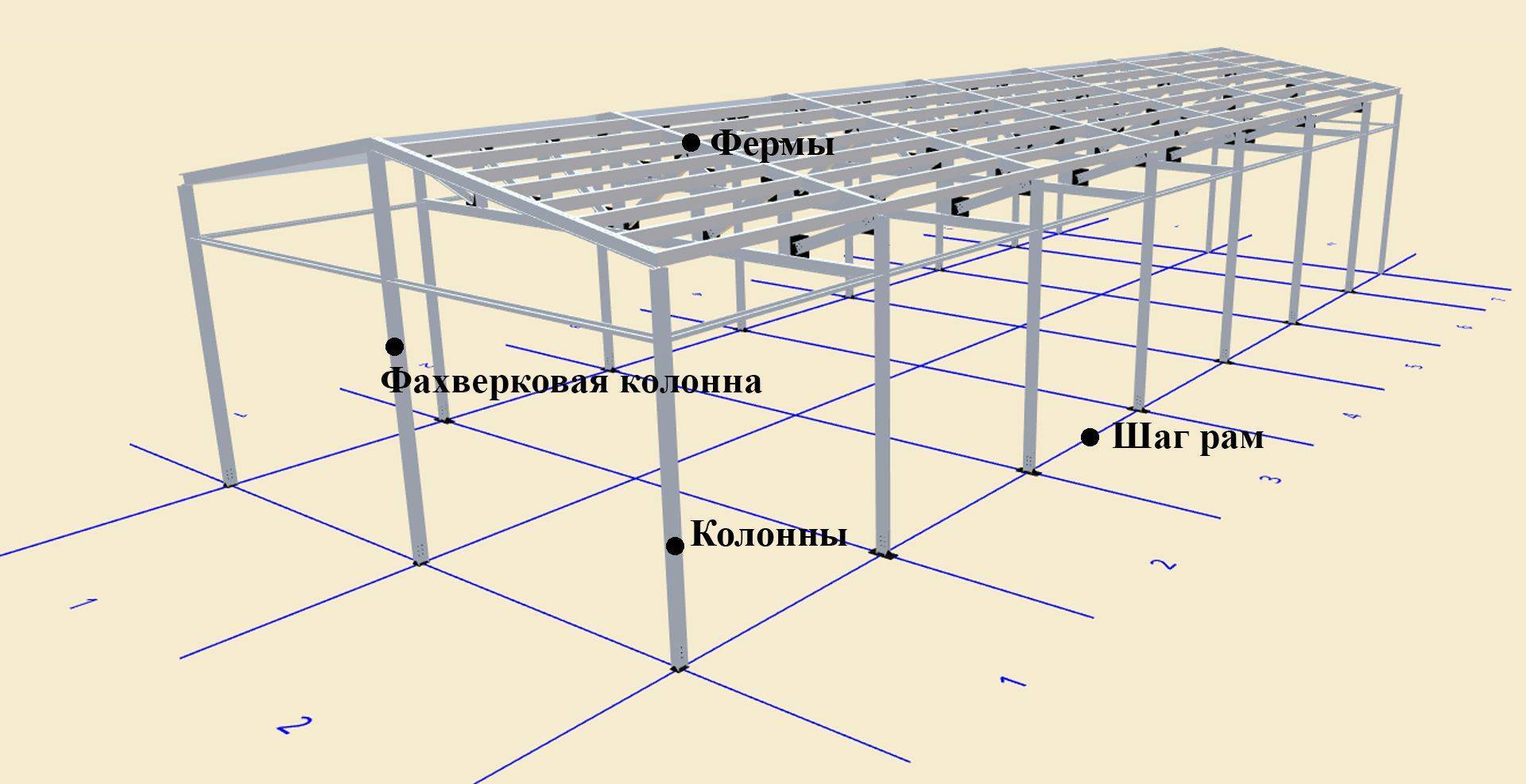

Шаг рам

3-6 (между колонами)

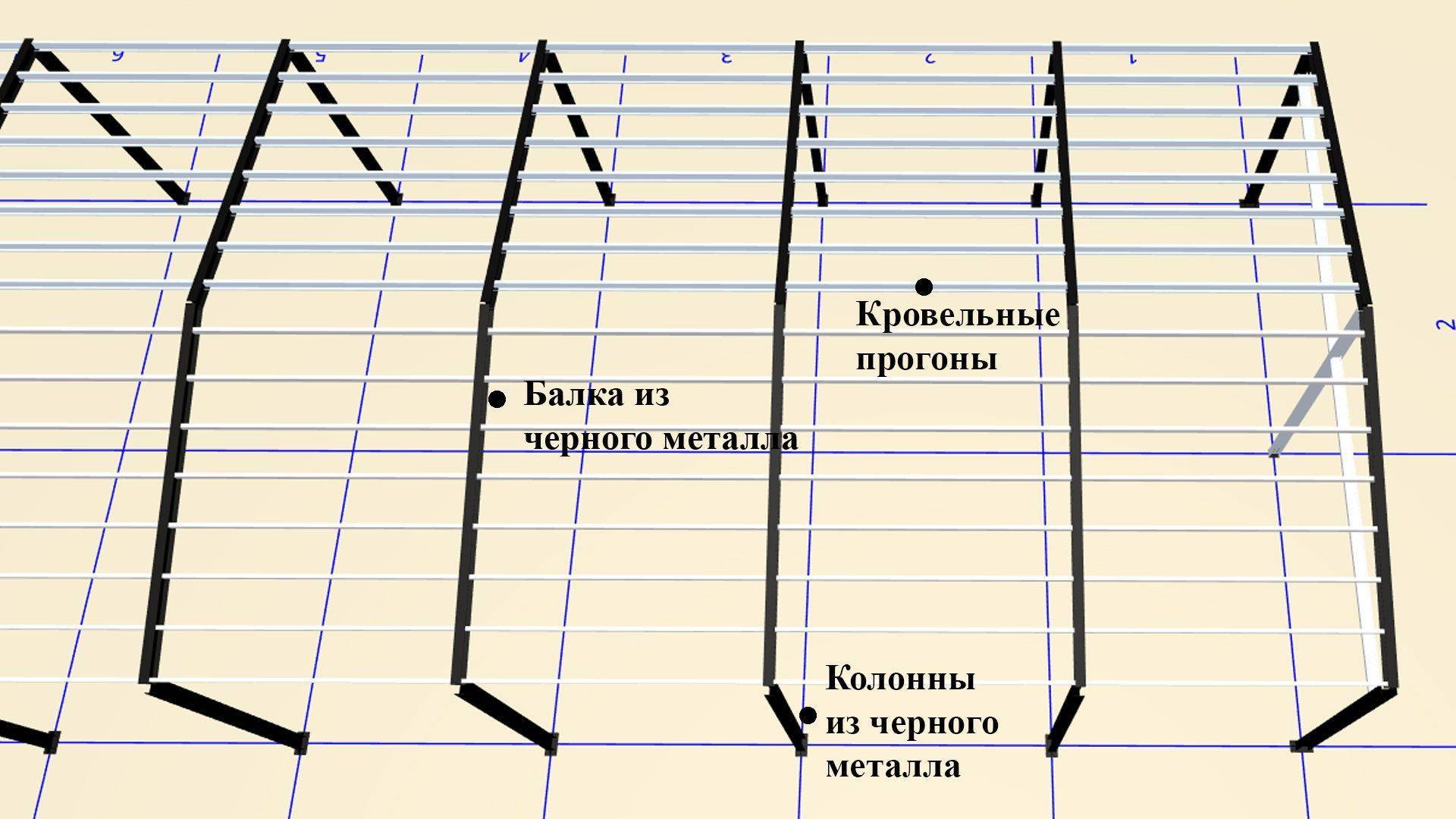

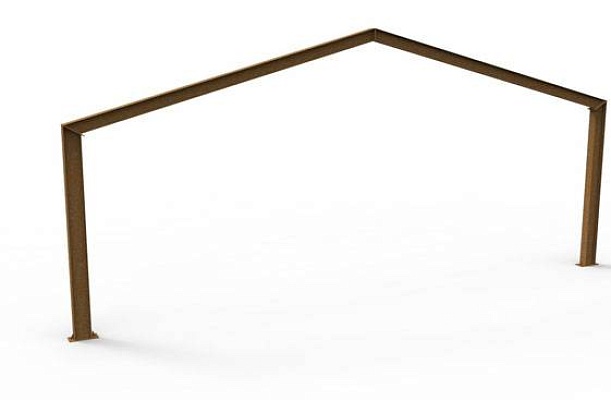

Сварная балка (I-Beam)

Марка стали

S245 (предел текучести)

Класс цинкования элементов

1-ый класс (275 г/кв.м.) Premium

Металлоемкость

От 28 кг/кв.м. (северные страны)

Пролет и высота

До 100м ширины (без колонн) До 15м высоты (до низа)

Степень огнестойкости

До IV (панели снаружи) От III до I (панели внутри)

Шаг рам

6-9 (между колонами)

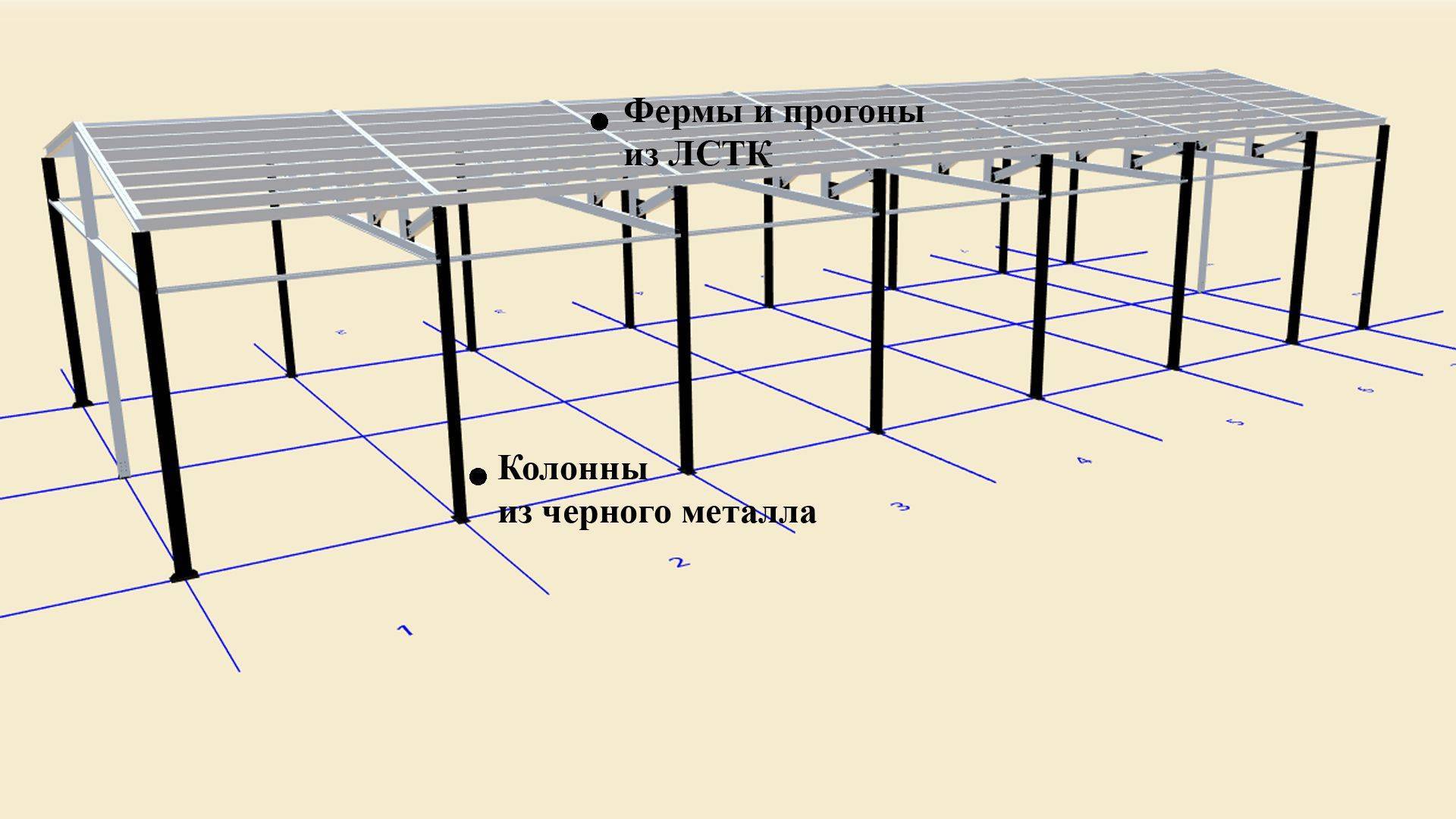

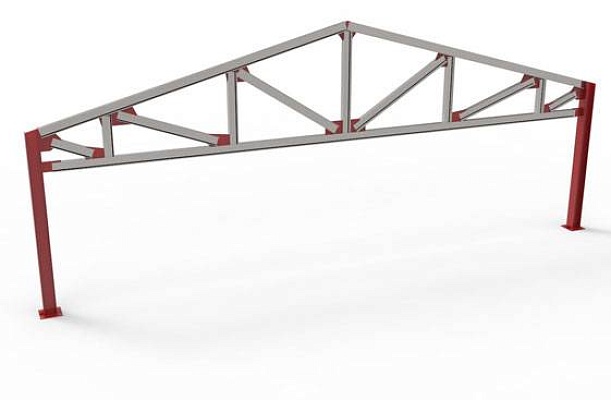

ГИБРИДНая система (ЛСТК+ЛМК)

Марка стали

S245 и S350 (предел текучести)

Класс цинкования элементов

1ый класс (275г/кв.м) Premium

Металлоемкость

От 26 кг/кв.м. (северные страны)

Пролет и высота

До 36м ширины (без колонн)
До 20м высоты (до низа)

Степень огнестойкости

До IV степени (панели снаружи)
III-I степени (панели внутри)

Шаг рам

3-6 (между колонами)

Система крепления на каркасе

Включены в комплект здания. Обычно это уголки или соединительные элементы, на которые монтируется прогоны и вспомогательные стальные конструкции для обшивки. Без них невозможно будет соединить основные и вспомогательные элементы несущего каркаса. Применяется тонкий гнутый лист металла для обрамления проемов, стен и кровли.

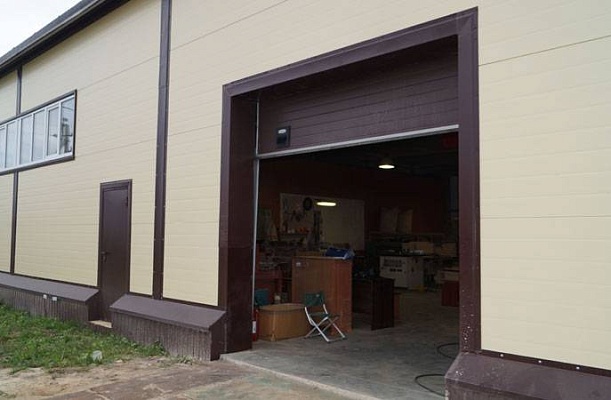

Ворота

Здания комплектуются надежными утепленными индустриальными воротами (с вертикальным подъёмом, распашные, ангарные и т.д.) российских производителей DoorHan, AlluTech c возможностью добавления автоматики, радиоуправления, разных цветовых решений, калитками и проемами под окна.

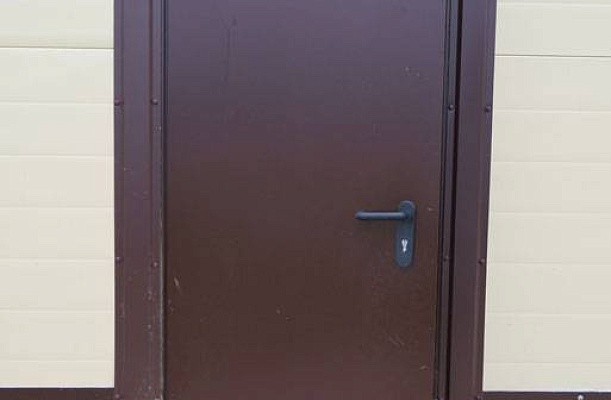

Двери

В комплект здания могут быть включены надежные красивые дверные группы, одиночные или двойные противопожарные двери с доводчиком, окошками и разными цветовыми и антивандальными решениями.

Окна

Поставляем качественные стеклопакеты известных российских производителей оконных систем КBЕ, Rehau с отличными свойствами шумопоглащением, многообразными цветовыми решениями и высоким уровнем надежности для любых назначений зданий.

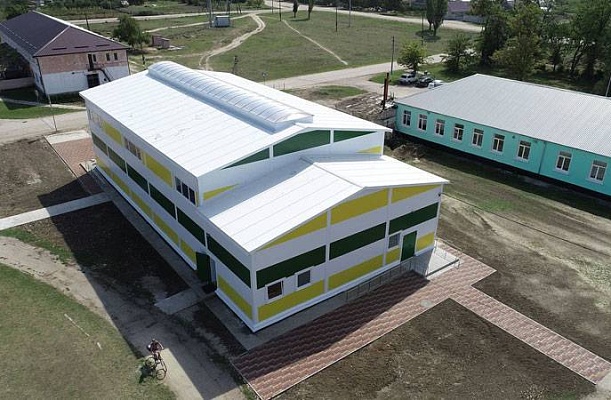

Световые фонари

Применяем инновационные запатентованные световые фонари на кровлю здания с наполнением купола сотовым поликарбонатом российского завода Leron для эффективного естественного освещения (до 6м ширины) с автоматическими системами дымоудаления и проветривания. В проектировании несущих конструкций учитывается подсистема для фонарей. Клиенты существенно экономят на энергосбережении даже в самые зимние и облачные дни года.

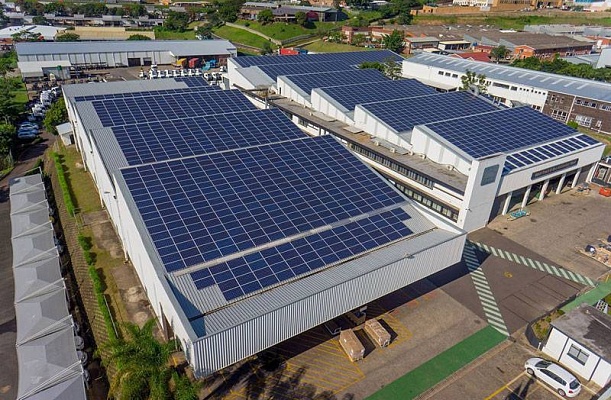

Солнечные батареи

Поставляем здания с инновационными солнечными батареями на базе высокоэффективных гетероструктурных модулей немецкого завода Hevel с блоком АКБ и дизель-генераторной установкой. Это идеальное решение для автономного и резервного электроснабжения с существенной минимизацией затрат на эксплуатацию здания в регионах, удаленных от сетей. В проектировании несущих конструкций учитывается система узловых соединений батарей с кровлей.

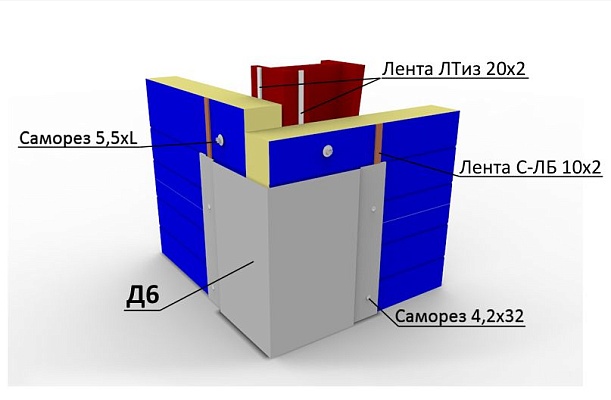

Фасонные элементы

Фасонные элементы включены по умолчанию в комплекта здания для защиты стыков обшивки от погодных условий.

Инновации и технологии

Уменьшение стоимости C-channel каркасов до 20-30% по сравнению с I-Beam

Каркасы C-channel и I-Beam имеют практически аналогичные прочностные характеристики. Но конструкции из ЛСТК менее металлоемкие, что позволяет экономить до 20-30%.

подробнее

Инновации и технологии

Уменьшение стоимости C-channel каркасов до 20-30% по сравнению с I-Beam

Не смотря на практически одинаковые показатели по прочности (на растяжение, сжатие, сдвиги, изгибы и т.д.) каркасы из ЛСТК (холодногнутый оцинкованный профиль) позволяют минимизировать металлоемкость здания до 20-30% при сравнении с каркасами из классической сварной или горячекатаной балки с пролетами до 30м ширины и 6м высоты (внутри по стене)

Мы продолжаем уменьшать стоимость каркасов из ЛСТК на базе более эффективных проектных решений (технология BIM) и автоматизированных методов производства продукции (Smart Continuous Production) Очень часто работа с тонким металлом граничит с искусством. На заводе PK VESTA существуют жесткие внутренние нормативные требования, выработанные годами, к производству данных каркасов для международных рынков (минимальная погрешность в +-1 мм для межосевого расстояния между пробивными отверстиями, радиуса гиба, отсутствия эффекта грибовидности, серповидности, соосности элементов и т.д.), что позволяет легко и быстро монтировать здания в сжатые сроки без применения сварочных аппаратов и сверла по месту строительства.

Новая концепция «Smart Techno Design» позволяет обслуживать клиентов 24/7

Компания ПК «Веста» использует современные технологии автоматизации не только производственного процесса, но и при работе с покупателями. Применение инновационных технологий на базе облачного сервиса WebSteel позволяет клиентам обслуживаться в режиме 24/7/365 на многих международных строительных рынках (Евразии, Африки и Ближнего Востока)

подробнее

Инновации и технологии

Новая концепция «Smart Techno Design» позволяет обслуживать клиентов 24/7

Завод PK VESTA после многолетних прикладных и научных исследовательских работ впервые с 2011г подошел близко к полной автоматизации обслуживания клиентов через Интернет на базе облачного онлайн сервиса WebSteel.

Теперь многочисленные трудоемкие расчеты стоимости индивидуальных зданий с земельными работами, монтажом и сложной визуализаций объекта стали проводиться бесплатно самим клиентом через Интернет вместо завода. Проектирование здания происходит в зоне технических возможностей завода, делая онлайн дизайн здания более технологичным для конечного клиента.

Мы считаем, что данный подход является революционным, так как в отличие от конкретного инженера и традиционного локального САПР многие процессы в WebSteel автоматизированы и дают возможность клиенту проявить свою индивидуальность в создании уникального образа здания, быстро сбюджетировать здание с его последующим онлайн заказом на заводе в любую точку мира. А для завода – это практически безграничные онлайн возможности для обслуживания множества клиентов из разных стран за 1 единицу времени.

Увеличение предела огнестойкости здания из ЛСТК до R15

В 2018г завод PK VESTA получил инновационное заключение по оценке предела огнестойкости для зданий из ЛСТК в головной известной Российской экспертной организации по вопросам пожаробезопасности - НИИ противопожарной обороны (ФГБУ ВНИИПО) с требованиями по внесению определённых изменениях в проектных решениях.

подробнее

Инновации и технологии

Увеличение предела огнестойкости здания из ЛСТК до R15

Теперь в проектах для зданий из ЛСТК мы применяем от IV (при внешнем тепловом контуре – панели снаружи) до I степени огнестойкости (внутренний тепловой контур – панели зашиваются изнутри на колонны и нижний пояс фермы), что позволяет клиенту существенно экономить на самых доступных экономичных конструкций из ЛСТК и самое главное – исключить насечение дорогостоящего огнезащитного материала на элементы каркаса.

В соответствии с российскими нормами эксплуатации здания из ЛСТК возможно применение без огнезащиты при установленном требуемом пределе огнестойкости R15 (или IV степени огнестойкости, к которой российские нормативы относят большинство зданий промышленного, складского, сельскохозяйственного назначения) Для экспортных сделок степень огнестойкости учитывается индивидуально или применяется дополнительные меры по пожарной безопасности силами местных подрядных организаций. До сих пор мало заводов в Евразии имеют данный сертификат, так как его сложность получить и не все заводы могут соответствовать требованиям по проектным решениям и линейки продукции.

Информационные системы

Сервис WebSteel

Использование онлайн технологий значительно расширило возможности обслуживания клиентов из любого уголка мира. Сервис WebSteel был запущен в Туле, Россия в 2011г. и позволил реализовать новый подход к обслуживанию клиентов.

подробнее

Информационные системы

Сервис WebSteel

Роль проектировщика компании PK VESTA постепенно передается клиенту, который проектирует свое индивидуальное здание онлайн в зоне технологических возможностей завода с последующим размещением заказа в любую точку мира.

Технология «Smart Loads Choice» для определения нагрузок

Наши заказчики имеют возможность в один клик выбрать страну строительства в системе WebSteel благодаря тому, что заводом оцифрованы многие стран Евразии, Африканского
континента и Ближнего Востока. Это позволяет учитывать особенности климатических зон при расчете
нагрузок для определения металлоемкости.

подробнее

Информационные системы

Технология «Smart Loads Choice» для определения нагрузок

Оцифровка многих стран позволило клиенту практически мгновенно по месту клика строительства будущего здания в системе WebSteel определять сочетание базовых климатических зон (снег, ветер и сейсмика), которые напрямую влияют на расчет и определение металлоемкости конкретного индивидуального здания.

На одну только работу по оцифровке группа разработчиков потратила до полу года с уточнением многих параметров и данных в разных странах мира. По желанию, клиент может сам увеличить нагрузки в большую сторону с последующим авто перерасчетом стоимости каркаса.

Технология «Smart Technology Choice» для авто подбора метода производства

Сервис WebSteel самостоятельно определяет оптимальную технологию производства конструкций из сэндвич-панелей, в зависимости от исходных параметров, которые внес клиент. Благодаря такой оптимизации, заказчик экономит до 30% на стоимости возведения здания.

подробнее

Информационные системы

Технология «Smart Technology Choice» для авто подбора метода производства

При этом, самый экономичный вариант не всегда может быть доступным в связи с повешенными снеговыми, ветровыми или сейсмичными нагрузками по месту строительства. В любой момент клиент может выбрать другую технологию для быстрого перерасчета стоимости каркаса.

Технология «Smart Metal Calculation» для расчета оптимальной металлоемкости

Правильный расчет металлоемкости гарантирует оптимальную стоимость конструкции и требуемые характеристики прочности. С помощью сервис WebSteel клиент может самостоятельно рассчитать металлоемкость в автоматическом режиме с минимальной погрешностью.

подробнее

Информационные системы

Технология «Smart Metal Calculation» для расчета оптимальной металлоемкости

Самая ценная функция системы WebSteel – это автоматический расчет металлоемкости несущих каркасов в режиме реального времени на веб сервере с погрешностью от 3 до 10%. Это самый трудоемкий и дорогостоящий процесс для любого завода, требующий обычно не маленький состав инженеров и расчетчиков в локальном офисе при обслуживании клиентов, особенно, если это касается экспортных сделок. Любые неточности или ошибки в расчете металлоемкости резко повышают стоимость здания и ведут к потере клиентов среди поставщиков.

Международная группа разработчиков завода PK VESTA потратила более 10 лет на создание уникального онлайн алгоритма для мгновенного и наиболее точного расчета весов каркасов в зависимости от типов конструкций (2 или 1 ската, плоская кровля), типов технологий (ЛСТК, ГИБРИД или ЛМК), сочетания климатических зон (снег, ветер и сейсмика), наличие аксессуаров (световые фонари на кровле, парапеты, проемы под ворота, двери и окна и т.д.) и многих других факторов, влияющие на финальный расчет стоимости каркаса.

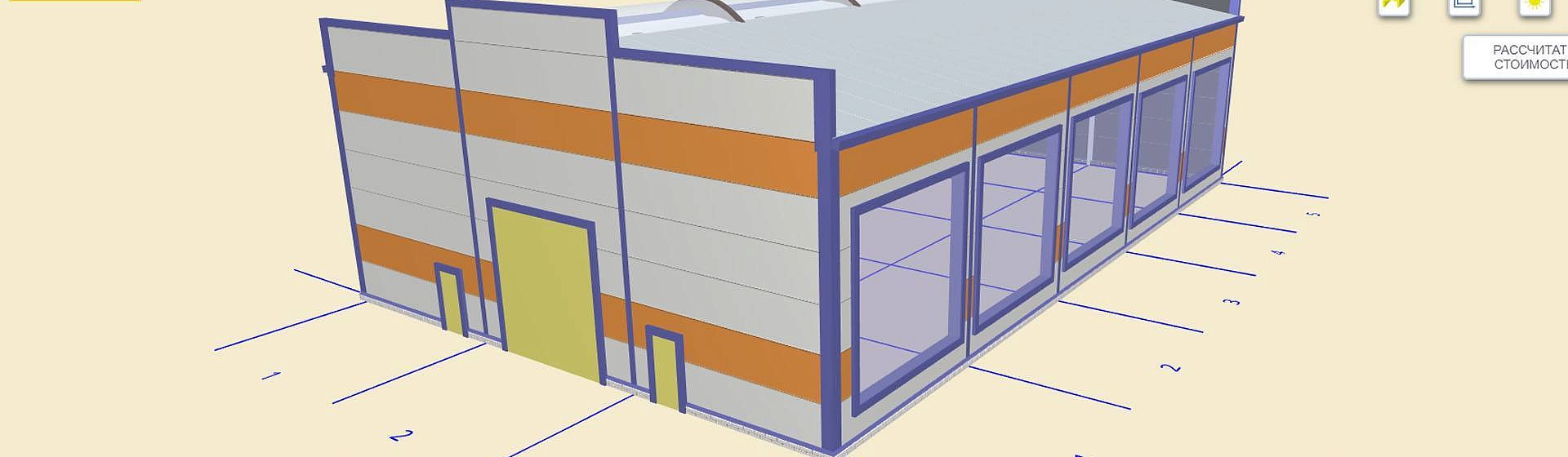

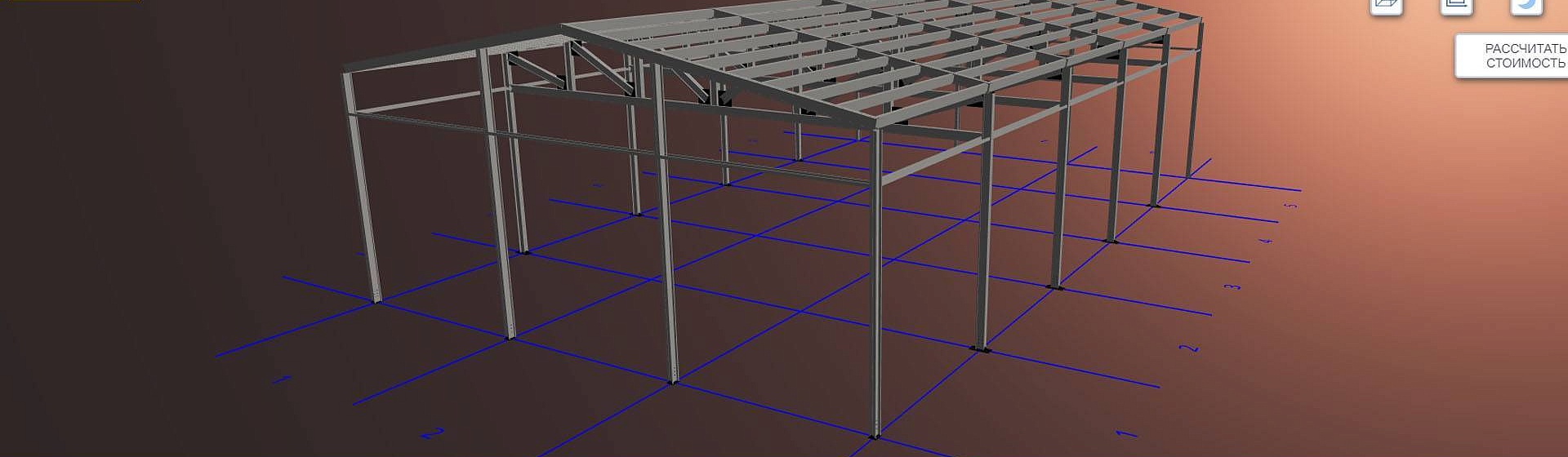

Технология «Smart Instant Visualization» для реалистичной визуализации здания

Наша компания внедрила технологию 3D визуализации, чтобы каждый клиент мог мгновенно, в браузере, без использования стороннего ПО, визуализировать макет будущего здания из сэндвич-панелей. Мы не используем старые технологии на базе Flesh разработок, которые потребляют большое количество ресурсов. С помощью нашего сервиса WebSteel вы можете мгновенно создать визуализацию будущего проекта даже на
маломощном компьютере.

подробнее

Информационные системы

Технология «Smart Instant Visualization» для реалистичной визуализации здания

Мы внедрили инновационный браузерный 3D движок для мгновенной визуализации индивидуальных зданий в режиме реального времени, полностью уйдя от старых ресурсоемких Flesh разработок.

Вид здания стал технологичным и практически полностью связанным с техническими возможностями завода PK VESTA. Основной акцент был сделан на доступности и быстроте отображения высоко реалистичной 3D модели здания на самых распространённых устройствах (включая мобильные версии) Получилась гибкая онлайн модель, быстро меняющиеся при изменении размеров здания, цветовой гаммы, создании проемов (ворота, двери и окна) и типов конструкций. И мы дали возможность клиенту все это делать совершенно бесплатно для того, чтобы он сам определился с конкретным заказом комплекта здания на заводе. На создание только одного модуля визуализации ушло несколько лет.

Технология «Smart Document Generation» для получения бесплатной документации

Реализованная компанией ПК «Веста» технология обработки параметров позволяет не только выполнять мгновенные расчеты, но и систематизировать показатели и формировать на их основе онлайн документы, содержащие базовые эскизы, техническое задание и детальное предложение с ценами в разрезе услуг.

подробнее

Информационные системы

Технология «Smart Document Generation» для получения бесплатной документации

Параметризованная среда системы WebSteel позволяет обрабатывать все выбранные параметры здания и формировать единый онлайн документ с подробным техническим заданием, детальным коммерческим предложением (цены на проектирование, здание, монтаж, фундамент, полы и доставка) и базовыми эскизами.

К этому еще прилагается договор для ознакомления юристом и счет. И все это бесплатно! Работать с системой стало приятно, удобно и понятно для людей без технического образования. Бесплатные эскизы можно легко распечатать из системы и предоставить местным контролирующим органам, инвесторам или партнерам.

Технические характеристики, прайс-лист и каталог

Характеристики

Смотреть

Стоимость зданий

Смотреть

Буклеты

Смотреть

Характеристики стальных каркасов

Общее:

Бренд:

PK VESTA
Страна/Происхождение товара :

Россия
Место производства:

г. Тула, Россия
Код ВЭД:

9406903909
Поставка комплектов каркасов:

Евразия, Африка, Ближний Восток, Латинская Америка
Состояние каркасов:

делаются «под заказ» с нуля (новое)
Доставка :

наземная и/или морская (евро фуры и 40ка футовые контейнеры)
Срок эксплуатации:

не менее 25 лет
Гарантия на продукцию:

от 1 до 5 лет
Серия:

INDI (индивидуальные под заказ), Серия TYP (типовые после проекта)
Схема и форма оплаты:

40%х30%х30% и 70%х30% (L/С – аккредитив, T/T – банковский перевод, D/P – оплата после получения документа, подтверждающего отгрузку товара продавцом)

Несущие конструкции

Технологии каркаса :

ЛСТК (холодногнутый оцинкованный профиль), ЛМК (сварная балка из черного металла:) и ГИБРИДная система (ЛСТК+ЛМК)
Конструктивы:

H-обр. балки (I-Beam), C-обр. фермы/колонны (C-Channel)
Конструкции:

двухскатные, односкатные, пристройки и плоские кровли (однопролетные и многопролетные)
Аксессуары:

прилагаются все болты для каркаса (кроме анкерных), уголки, диагональные связи и соединительные элементы.
Металл:

С245, С350 или С345
Класс цинкования:

только I (275 г/кв.м.)
Поставщики металла:

Российские Новолипецкий МК и СеверСталь
Второстепенные элементы:

диагональные связи, прогонная система (С-обр. и Z-обр.)
Уровень подготовки:

высокий (нумерация элементов с учетом резки на нужную длину, пробивка отверстий и упаковочного листа для быстрого поиска нужной пачки на месте строительства)
Соединение:

только 100% болтовое соединение (высокопрочные болты нормальной прочности)

Проекты и документы

Базовые нагрузки для северных стран:

Снег (от 180 кг/кв.м. и выше), Ветер (от 32 кг/кв.м. и выше) и Сейсмика – 6 баллов (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
Базовые нагрузки для южных стран :

Снег (не учитывается), Ветер (от 48 кг/кв.м. и выше) и Сейсмика – 7 баллов и выше (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
Основные проекты:

монтажные схемы и инструкции, схемы колонн для фундамента, проект КМ (конструкции метрические), проект АС (фасадные решения), технический паспорт. С учетом гос. экспертизы.
Степень огнестойкости здания:

IV-I
Сертификация:

ISO
Примечания:

при экспорте зданий в другие страны изначально российский проект мы делаем с учетом адаптации к местным международным СНИПам, но полную адаптацию обычно проводит местное проектное бюро в стране строительства здания (с предварительной проверкой расчетной с

Изготовление I-обр. сварной балки

Резка металла:

на полосы нужно длины на плазме
Сборка:

заготовок на стане
Сварка:

всех основных элементов
Процесс:

правка элементов на стане
Частичная сварка:

базы колонн и ребер жесткости
Финальная подготовка:

песко струй / дробейструйка / горячее цинкованние
Покраска:

есть (по требованию)
Заводской грунт:

есть (20, 40 или 60 микрон)
Упаковка:

в пачки для евро фур или 40ка футовых для контейнеров

Изготовление С-обр. профиля

Процесс:

холодногнутое профилирование металла
Резка и пробивка отверстий:

есть (в авто режиме)
Покраска:

отсутствует (высокие антикоррозионные свойства)
Упаковка:

в пачки для евро фур или 40ка футовых для контейнеров

Изготовление С-обр. профиля

Процесс:

холодногнутое профилирование металла
Резка и пробивка отверстий:

есть (в авто режиме)
Покраска:

отсутствует (высокие антикоррозионные свойства)
Упаковка:

в пачки для евро фур или 40ка футовых для контейнеров

Стоимость зданий

Ниже представлены цены на типовые быстровозводимые здания на базе известных строительных технологий.

ВАЖНО! Все цены на здания являются ориентировочными и даны для предварительного знакомства с примерным бюджетом на строительство вашего здания. Слишком много факторов влияет на уровень цен (сочетание климатических зон, размеры здания, плавающие цены на металл, материалы, стоимость рабочей силы в разных странах, шаг рам, наличие геоизыскательных работ, нестандартные нагрузки на стены и кровлю и т.д.) Для более точного расчета используйте онлайн систему WebSteel (онлайн учет стоимости и наличия материалов на складе завода, расчетной схемы и проектных решений) или делайте детальный запрос на российский завод

Виды работ	Длина, м / с шагом колон 6м
С 20% НДС. Поставка - EXW. Снег – 210кг/кв.м.(III), Ветер – 23 кг/кв.м. Сейсмика – 6 баллов	30	36	42	48	54	60
Сроки проектирования и изготовления, мес (разделы проекта - КМ, АС (стадия Р, монтажные схемы и технический паспорт)	1.5	1.5	1.5	1.5	1.5	1.5
Сроки фундаментных и монтажных работ, мес.	2	2	2	2	2	2
Несущий каркас, руб. (Этаж-1, Кран балки – нет, Тип конструкции – двухскатная с 1 пролетом)	1 485 980	1 888 994	2 150 420	2 411 848	2 673 274	2 934 700
Ограждающие конструкции, руб. (проф лист), фасонные элементы, крепеж	1 931 774	2 455 692	2 795 546	3 135 402	3 475 256	3 815 110
Устройство фундаментов, руб. (тип-столбчатый, утепленный цоколь 0.4м - есть, перепад высот на участке - до 0.3м)	1025326.2	1303405.8	1483789.8	1664175	1844559	2024943
Устройство железобетонного пола, руб. (тощина-150мм, нугрузка - до 2т/кв.м,, с топингом - упрочтенный верхни слой)	1264568.98	1607533.82	1830007.42	2052482.5	2274956.1	2497429.7
Монтаж здания, руб. (есть подъездные пути, техническая вода, электричество и забор, стеснённые условия - отсутствуют)	922793.58	1173065.22	1335410.82	1497757.5	1660103.1	1822448.7
Количесво евро фур,штук	3	3	3	4	4	5
Доставка, руб. (наземная, до 200км)	24000	24000	24000	32000	32000	40000
Итого от:	5257965.76	6594276.84	7506486.04	8426699	9338908.2	10259116.4
Ширина: 12 м 15 м 18 м 24 м 30 м 36 м 42 м Высота: 4 м 6 м 8 м 10 м

О заводе PK VESTA

Скачать презентацию
(6 мб)

Основные узлы в здании

Скачать презентацию
(1 мб)

Онлайн калькулятор зданий

Международный онлайн калькулятор зданий - система WebSteel

Сравнение онлайн систем

Базовая гарантия НА БЮДЖЕТ

Расширенная гарантия НА КАЧЕСТВО

Дизайн

Концепция “Smart Techno Design»

Дизайн

Огромное разнообразие внешнего вида

Дизайн

Создайте собственный, эксклюзивный дизайн

Марка стали

Класс цинкования элементов

Металлоемкость

Пролет и высота

Степень огнестойкости

Шаг рам

Марка стали

Класс цинкования элементов

Металлоемкость

Пролет и высота

Степень огнестойкости

Шаг рам

Марка стали

Класс цинкования элементов

Металлоемкость

Пролет и высота

Степень огнестойкости

Шаг рам

Устройство легких металлоконструкций

Инновации и технологии

Уменьшение стоимости C-channel каркасов до 20-30% по сравнению с I-Beam

Инновации и технологии

Новая концепция «Smart Techno Design» позволяет обслуживать клиентов 24/7

Инновации и технологии

Увеличение предела огнестойкости здания из ЛСТК до R15

Информационные системы

Сервис WebSteel

Информационные системы

Технология «Smart Loads Choice» для определения нагрузок

Информационные системы

Технология «Smart Technology Choice» для авто подбора метода производства

Информационные системы

Технология «Smart Metal Calculation» для расчета оптимальной металлоемкости

Информационные системы

Технология «Smart Instant Visualization» для реалистичной визуализации здания

Информационные системы

Технология «Smart Document Generation» для получения бесплатной документации

Характеристики стальных каркасов

Общее:

Несущие конструкции

Проекты и документы

Изготовление I-обр. сварной балки

Изготовление С-обр. профиля

Изготовление С-обр. профиля

Стоимость зданий
