Каталог быстровозводимых зданий
Цена за комплект здания
от .... /кв.м. с НДС
?

ВАЖНО! Все цены на здания являются ориентировочными и даны для предварительного знакомства с примерным бюджетом на строительство вашего здания. Слишком много факторов влияет на уровень цен (сочетание климатических зон, размеры здания, плавающие цены на металл, материалы, стоимость рабочей силы в разных странах, шаг рам, наличие геоизыскательных работ, нестандартные нагрузки на стены и кровлю и т.д.) Для более точного расчета используйте онлайн систему WebSteel® (онлайн учет стоимости и наличия материалов на складе завода, расчетной схемы и проектных решений) или делайте детальный запрос на российский завод ПК Веста.

Общее:
  • Бренд:
    PK VESTA
  • Страна/Происхождение товара :
    Россия
  • Место производства:
    г. Тула, Россия
  • Код ВЭД:
    9406903909
  • Поставка комплектов зданий:
    Евразия, Африка, Ближний Восток, Латинская Америка
  • Состояние зданий :
    делаются «под заказ» с нуля (новое)
  • Доставка :
    наземная и/или морская (евро фуры и 40ка футовые контейнеры)
  • Срок эксплуатации:
    не менее 25 лет
  • Гарантия на продукцию:
    от 1 до 5 лет
  • Серия:
    INDI (индивидуальные под заказ), Серия TYP (типовые после проекта)
  • Схема и форма оплаты:
    40%х30%х30% и 70%х30% (L/С – аккредитив, T/T – банковский перевод, D/P – оплата после получения документа, подтверждающего отгрузку товара продавцом)
Несущие конструкции
  • Технологии каркаса :
    ЛСТК (холодногнутый оцинкованный профиль), ЛМК (сварная балка из черного металла:) и ГИБРИДная система (ЛСТК+ЛМК)
  • Конструктивы:
    H-обр. балки (I-Beam), C-обр. фермы/колонны (C-Channel)
  • Конструкции:
    двухскатные, односкатные, пристройки и плоские кровли (однопролетные и многопролетные)
  • Аксессуары:
    прилагаются все болты для каркаса (кроме анкерных), уголки, диагональные связи и соединительные элементы.
  • Металл:
    С245, С350 или С345
  • Класс цинкования:
    только I (275 г/кв.м.)
  • Поставщики металла:
    Российские Новолипецкий МК и СеверСталь
  • Второстепенные элементы:
    диагональные связи, прогонная система (С-обр. и Z-обр.)
  • Уровень подготовки:
    высокий (нумерация элементов с учетом резки на нужную длину, пробивка отверстий и упаковочного листа для быстрого поиска нужной пачки на месте строительства)
  • Соединение:
    только 100% болтовое соединение (высокопрочные болты нормальной прочности)
Ограждающие конструкции
  • Обшивка:
    сэндвич панели (минвата, пенопласт и PIR), полистовая/поэлементная сборка (минвата), проф лист (холодный вариант), вентилируемые фасады (металический кассеты, композитные кассеты и керамогранит – из минваты) и мембранная кровля (минвата)
  • Аксессуары:
    фасонные (нащельники, обрамление проемов и т.д.) и крепёжные элементы (саморезы), световые фонари (или прозрачные панели), вентиляция, секционные/распашные вороты, стеклопакеты (до 6 камер), солнечные батареи и навесы.
  • Тепловой контур:
    внутренний (панели изнутри каркас зашиваются) или внешний (все панели снаружи монтируются)
  • Основные цвета (RAL):
    Белый (9003), Серый (7004), Синий (5005), Белый-Алюминий (9006), Бежевый (1014), Желтый (1018), Зеленый (6002), Светло-Серый (9002), Коричневый (8017)
  • Плотность минваты:
    не менее 100 кг/кв.м.
  • Толщина листа:
    0.5мм, 0.6мм, 0.7мм, 0.8мм и 1мм (оцинкованный)
  • Уровень подготовки:
    высокий (нумерация элементов с учетом резки на нужную длину и упаковочного листа для быстрого поиска нужной пачки на месте строительства)
Проекты и документы
  • Базовые нагрузки для северных стран:
    Снег (от 180 кг/кв.м. и выше), Ветер (от 32 кг/кв.м. и выше) и Сейсмика – 6 баллов (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
  • Базовые нагрузки для южных стран :
    Снег (не учитывается), Ветер (от 48 кг/кв.м. и выше) и Сейсмика – 7 баллов и выше (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
  • Основные проекты:
    монтажные схемы и инструкции, схемы колонн для фундамента, проект КМ (конструкции метрические), проект АС (фасадные решения), технический паспорт. С учетом гос. экспертизы.
  • Степень огнестойкости здания:
    IV-I
  • Сертификация:
    ISO
  • Примечания:
    при экспорте зданий в другие страны изначально российский проект мы делаем с учетом адаптации к местным международным СНИПам, но полную адаптацию обычно проводит местное проектное бюро в стране строительства здания (с предварительной проверкой расчетной с
Изготовление I-обр. сварной балки
  • Резка металла:
    на полосы нужно длины на плазме
  • Сборка:
    заготовок на стане
  • Сварка:
    всех основных элементов
  • Процесс:
    правка элементов на стане
  • Частичная сварка: :
    базы колонн и ребер жесткости
  • Финальная подготовка:
    песко струй / дробейструйка / горячее цинкованние
  • Покраска:
    есть (по требованию)
  • Заводской грунт:
    есть (20, 40 или 60 микрон)
  • Упаковка:
    в пачки для евро фур или 40ка футовых для контейнеров
Изготовление С-обр. профиля
  • Процесс:
    холодногнутое профилирование металла
  • Резка и пробивка отверстий:
    есть (в авто режиме)
  • Покраска:
    отсутствует (высокие антикоррозионные свойства)
  • Упаковка:
    в пачки для евро фур или 40ка футовых для контейнеров

О быстровозводимых зданиях рассказывает

Кулаков Денис
Заместитель генерального директора по развитию ПК Веста
Руководитель проекта WebSteel®
Телефон : +7 (910) 943-49-66 (с 8:00 до 19:00 по МСК)
whatsapp chat telegram chat
Русский/Английский

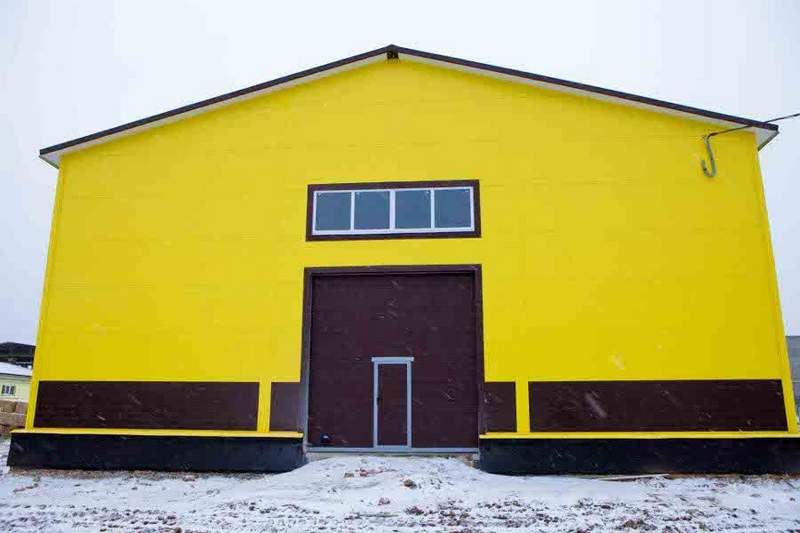

Двухскатные ангары из сэндвич-панелей

Металлические ангары с двухскатной крышей от ПК Веста – быстровозводимые объекты, имеющие широкое применение. Предприниматели и владельцы крупных компаний предпочитают такие постройки, так как это оптимальный вариант по скорости возведения и минимизации затрат, а также высокой степени окупаемости. Для строительства используются быстровозводимые технологии с использованием оцинкованных профилей ЛСТК, обеспечивающих высокую прочность, устойчивость к внешним воздействиям, соответствие современным строительным и санитарно-гигиеническим требованиям.

Особенности двускатной кровли для БВЗ

Быстровозводимый двухскатный ангарКрыша с двумя скатами считается классической конструкцией для прямостенного ангара. Она состоит из двух скатов, наклоненных к противоположным стенам. Стропила расположены отдельно и связываются между собой обрешеткой. Такие постройки наиболее востребованы, когда необходимы широкие помещения без опорных стоек.

У построек широкая сфера применения, они используются как: производственные и торговые помещения, склады, мастерские и цеха, эллинги, места хранения авиационной и крупногабаритной техники, сельскохозяйственные и административные здания.

Двускатная конструкция симметрична и позволяет разнообразно использовать чердачное пространство, в том числе, устанавливать там отопление или вентиляцию. Так как снег не скапливается на скатах, каркас не будет испытывать больших внешних нагрузок.

Преимущества двускатной конструкции для БВЗ

  • нет сложных технологических решений;
  • затраты как на обустройство, так и на эксплуатацию - минимальны;
  • выпавшие осадки быстро устраняются;
  • нагрузка на каркас из металлопрофилей распределяется равномерно;
  • высокая надежность и долговечность.

При обустройстве мансарды или используемого чердака следует учитывать, что фронтоны будут способствовать накоплению влажности под крышей. Требуется установка слуховых окон, что увеличит расходы на строительство.

Увеличения угла наклона ската способствует увеличению количества необходимых стройматериалов. Желательно устройство наружного водостока, что также увеличивает стоимость строительства.

Процесс строительства и его этапы

В качестве ограждающих конструкций используются профильные листы (холодный неотапливаемый вариант) или сэндвич-панели, с помощью которых можно возвести эргономичное и энергоэффективное здание. БВЗ комплектуются воротами, дверьми, окнами, специальными креплениями для тяжелой техники. Въездные и входные группы могут быть любыми. Применение ЛСТК и сэндвич-панелей обеспечивает:

  • долговечность;
  • надежность при малых затратах средств и времени на монтаж под ключ;
  • эстетичный аккуратный вид.

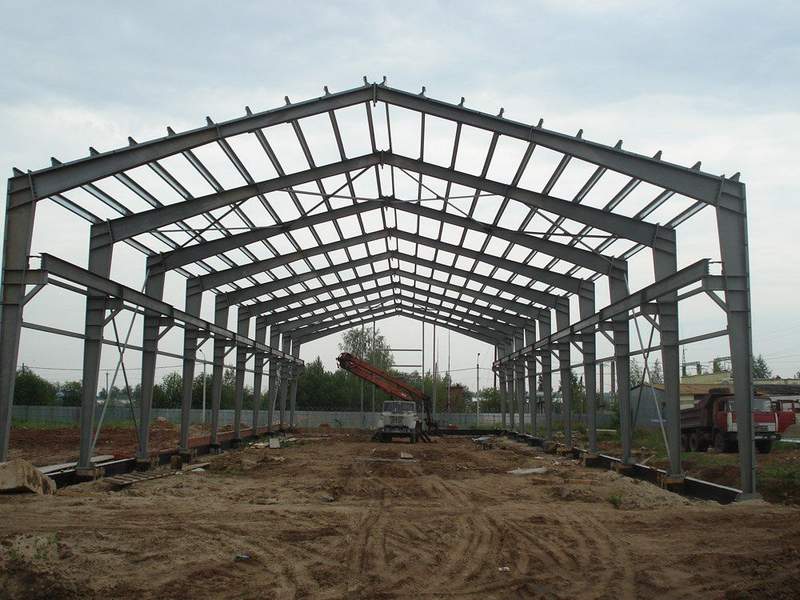

Каркас формируется из изготовленных в заводских условиях металлоконструкций. Они точно соответствуют проектным размерам, на них отмечены места для технологических отверстий. На стройплощадке их устанавливают в проектное положение в точном соответствии со схемой, так удается избежать ошибок при монтаже. Соединение металлопрофилей производится с помощью стандартного крепежа, это позволяет упростить и ускорить установку, а также обеспечивает более равномерное распределение нагрузок.

Без внешней отделки можно обойтись, так как сэндвич-панели выглядят современно и стильно, их можно применять даже для БВЗ, стоящего в плотной городской застройке. Внутреннюю отделку также можно свести к минимуму, так как внутреннее пространство не требует выравнивания – все поверхности ровные.

Преимущества быстровозводимых двускатных ангаров

  1. Монтаж занимает минимум времени. Все элементы поставляются на место установки в полной заводской готовности, и собираются в соответствии с чертежами, где строго обозначен порядок установки.
  2. Земляные работы также сведены к минимуму. Это важно, так как они относятся к наиболее трудозатратным. Процесс сборки технологичен, и не требует сложного оборудования и оснастки. Правильность монтажных работ контролируется на каждом этапе: ошибки и неточности практически исключены.
  3. Прямостенные ангары можно устанавливать в любой сезон, независимо от погодных условий.
  4. Одно из ключевых преимуществ - универсальность использования. БВЗ с отсутствием внутренних опор и максимумом полезной площади можно использовать как гаражи для сельскохозяйственной и коммерческой техники, склады, торговые и выставочные комплексы, производственные участки.
  5. Постройки мобильны, при необходимости их можно полностью демонтировать и затем установить на другом месте. Все элементы при этом сохраняют свои эксплуатационные характеристики и не требуют подготовительных работ.

Для расчетов стоимости сооружений удобно пользоваться сервисом WebSteel®, его разработали специалисты нашей компании. Ознакомиться и попробовать его в работе можно на нашем сайте. Сервис поможет выбрать наиболее удачную компоновку объекта, и создаст 3Д-модель.

Выбирая PK VESTA вы получите:

1. Новая философия и инновационная бизнес-модель «Smart Techno Design», позволяющая клиенту быстро визуализировать быстровозводимое здание онлайн в новом сервисе WebSteel, мгновенно рассчитывать стоимость базовых затрат на строительство с автоматическим учетом климатических зон (снеговая, ветровая и сейсмическая), получать эскизы с подробным техническим заданием и заказывать готовый «комплект здания» онлайн в любую точку мира.
2. Уникальные решения от старого завода из известного промышленного города Тула (металлообработка с XVII века), предлагаемые специально для вас для проектирования и изготовления энергоэффективных быстровозводимых зданий «под заказ».
3. Особый акцент на качество нашей продукции, высокую безопасность и надежность производственных мощностей при высокой автоматизации рабочих процессов и новейшие IT-технологии в формате обслуживания клиентов 24/7 через Интернет на мировых рынках (Евразия, Африки, Ближнего Востока и Латинской Америки)


Сравнение технологий:

Категории ЛСТК-цинк
ЛМК-черный
Железобетон

1) Металлоемкость каркаса Низкая Средняя Высокая
2) Несущая способность
Высокая Высокая Высокая
3) Трудоемкость изготовления
Низкая Средняя Средняя

4) Трудоемкость монтажа
Низкая Средняя Средняя
5) Антикоррозионные свойства
Высокие Низкие Низкие
6) Затраты на фундамент
Низкие Средние Высокие

7) Вместимость в транспортное средство
Высокое Средняя Низкая
8) Процесс сварки
Отсутствует Есть Отсутствует
9) Предел огнестойкости
Средний
Высокий Высокий

10) Частота дефектов изготовления
Погрешность в пробивке отверстий, резки элементов на нужную длину – низкая.
Эффект грибовидности и серповидности после сварки на заводе- средняя/высокая. Сколы бетона, трещины, разрывы и смещение арматуры – низкая/средняя.
11) Частота применения в зданиях с высоким уровнем влажности и аммиачной агрессивной средой
Высокое Низкое
Низкое




Сравнение с конкурентами:

Категории
Завод PK VESTA
Конкуренты

1) Работа на рынке в России и СНГ С 1991г. (без изменения названия и телефонов)
С 2000ых (многие заводы образовались позже)
2) В собственности (промышленные и складские помещения с площадкой и инженерными сетями)
Есть Нет (основные заводы берут в аренду)
3) Металлоемкость каркаса
Низкая (28-31 кг/кв.м. – северные страны)
Средняя (32-35 кг/кв.м. – северные страны)

4) Производство каркасов и сэндвич панелей (2в1)
Есть
Нет (специализация на каркасах или только панелях. Массовый рынок)
5) Средний стаж работы специалиста
Более 10 лет
Менее 5 лет
6) Опыт проектирования зданий
С 1985г (часть специалистов в инженерном составе)
С 2000ых (основной рынок БВЗ в России)

Ниже представлены цены на типовые быстровозводимые здания на базе известных строительных технологий.
Регион
Утепление
Кровля
Ширина:
Высота:
Виды работ Длина, м / с шагом колон 6м
С 20% НДС. Поставка - EXW. Снег – 210кг/кв.м.(III), Ветер – 23 кг/кв.м. Сейсмика – 6 баллов 30 36 42 48 54 60
Сроки проектирования и изготовления, мес
(разделы проекта - КМ, АС (стадия Р, монтажные схемы и технический паспорт)
1.5 1.5 1.5 1.5 1.5 1.5
Сроки фундаментных и монтажных работ, мес. 2 2 2 2 2 2
Несущий каркас, руб.
(Этаж-1, Кран балки – нет, Тип конструкции – двухскатная с 1 пролетом)
891588 1133396.4 1290252 1447108.8 1603964.4 1760820
Ограждающие конструкции, руб.
(проф лист), фасонные элементы, крепеж
610708.8 711445.8 812183.4 912920.4 1013658.6 1114395.6
Устройство фундаментов, руб.
(тип-столбчатый, утепленный цоколь 0.4м - есть, перепад высот на участке - до 0.3м)
450688.8 553452.6 630730.2 708008.4 785286.6 862564.2
Устройство железобетонного пола, руб.
(тощина-150мм, нугрузка - до 2т/кв.м,, с топингом - упрочтенный верхни слой)
555849.6 682591.2 777900.6 873210.6 968520 1063829.4
Монтаж здания, руб.
(есть подъездные пути, техническая вода, электричество и забор, стеснённые условия - отсутствуют)
405619.8 498106.8 567657 637207.8 706758 776308.2
Количесво евро фур,штук 3 3 3 4 4 5
Доставка, руб.
(наземная, до 200км)
24000 24000 24000 32000 32000 40000
Итого от: 3457435.2 4244422.6 4833565.8 5430710.8 6019854.6 6616996.8
Ширина:
Высота:
В чём преимущества быстровозводимых зданий ПК Веста?
ПК «Веста» предлагает индивидуальные быстровозводимые здания на основе уникальной онлайн системы WebSteel (патент №2012610680), которая позволяет проектировать и рассчитывать стоимость здания в режиме реального времени через Интернет. При создании веб-системы особое внимание было уделено минимизации металлоёмкости здания, что и является основной особенностью. Другим важным преимуществом является комплексный подход – проектирование, изготовление и монтаж зданий, сэндвич панелей или отдельно металлокаркаса. ПК «Веста» предоставляет полную 100% заводскую готовность комплекта здания!

Технология каркасного строительства давно завоевала большую популярность во всем мире, особенно в Европе и Северной Америке. Легкие металлоконструкции зданий серии INDI считаются безопасными. Монтаж зданий осуществляется в течение нескольких недель благодаря лёгкости конструкций, отсутствию массивного капитального фундамента и простому соединению конструктивных элементов. Сборка рам и прогонов на месте строительства осуществляется на болтовых соединениях без применения сварки.

Стальной каркас – это надежность, долговечность и пожаростойкость. Он не гниет, не усаживается и не рассыхается. Стоимость страховки на данный каркас будет существенно ниже, чем на деревянный.

Преимущества

Точность изготовления
Точность изготовления

Имеет одну из самых низких погрешностей на рынке в +-1мм

Подробнее

Изготовления

Точность изготовления

При изготовлении несущих конструкций из ЛСТК на 100% болтовых соединениях – погрешность в пробивке отверстий, резки профилей по длине и процесс холодногнутого профилирования элементов – имеет огромное значение на стадии монтажа здания. В отличие от других заводов, где погрешность в межосевом расстоянии между отверстиями может достигать +-3 или 4мм мы строго придерживаемся отклонения в +-1мм на высокоавтоматизированном промышленном оборудовании, что дает практически идеальную гарантию для успешного монтажа каркаса (стыковка разных элементов с множеством отверстий) при экспорте здания в дальние страны и регионы (Азия, Ближний Восток или Африка) Плюс, мы исключаем случаи с эффектом грибовидности, серповидности и соосности металлических элементов, что также часто делает процесс монтажа более трудоемким или даже невозможным. Работа с тонким металлом граничит у нас с искусством, где точность изготовления помогает быстрее сдать здание в эксплуатацию для дальнейшей успешной работы.
Коэффициенты надежности
Коэффициенты надежности

Мы не "играемся с надежностью здания" в целях понижения металлоемкости здания до критических величин и понижения стоимости каркаса. Часть наших специалистов проектируют здания с 1980г. с учетом современных СНИПов. За это время ни одно здание не сложилось!

Подробнее

Проектирования

Коэффициенты надежности

Кроме качества материалов цена на здания во многом зависит от методов проектирования и учета коэффициентов надёжности. Среди игроков на строительных рынках есть склонность занижать данные коэффициенты (скажем вместо 1 к 2 делают 1 к 1.5) для минимизации металлоемкости несущих конструкций и соответственно резкому понижению стоимости каркаса (до 20-30%), что повышает риск обрушения зданий и частичной деформации основных элементов при самом неблагоприятном сочетании нагрузок (к примеру, шквальный продолжительный сильный боковой ветер или постоянное чередование оттепели и заморозков) А такие случаи нельзя исключать. Завод PK VESTA никогда не идет на понижение коэффициентов, так как дорожит своей репутацией и надежностью зданий. У нас с 1991г ни одно здание не сложилось.
Российский металл S350 с Iым классом цинкования (275 г/кв.м.)
Российский металл S350 с Iым классом цинкования (275 г/кв.м.)

Применение любых других классов цинкования II или III приводит к более быстрому появлению коррозии, особенно если здание используется вблизи водных ресурсов или с высоким уровнем влажности или аммиачной агрессивной среды внутри помещения.

Подробнее

Продукции

Российский металл S350 с Iым классом цинкования (275 г/кв.м.)

Металлургия в России, богатая ресурсами, – занимает одно из лидирующих позиций в мире по объёму выпуска продукции и его качеству. Для внутреннего рынка и экспортных операций завод  PK VESTA использует только премиальный металл известных российских металлургических заводов Северсталь и Новолипецкий МК, которые много лет экспортируют свою продукцию в многие регионы мира - Евразии, Северной и Латинской Америке, Ближнего Востока и Африки. Использование металла из других стран (к примеру, Китайского) может не всегда соответствовать стандартам качества и ухудшать физико-механические свойства несущих конструкций.

Процесс производства

Балка переменного сечения для 36м пролета Автоматический стан для холодногнутого профилирования металла Автоматический стан для сварной балки из черного металла Автоматическая линия по изготовлению сэндвич панелей Бобина металла для сэндвич панелей Новые материалы Колонна из черного металла Сварная балка Точечная сварка ребер жесткости Приемка штрипса

Наши работы

все проекты
200. Быстровозводимый склад 27/18Ш х 39Д х 6В из ЛСТК в г. Домодедово, Россия

200. Быстровозводимый склад 27/18Ш х 39Д х 6В из ЛСТК в г. Домодедово, Россия

199. Быстровозводимый спортивный зал 24Ш х 62Д х 6В из ЛСТК в г. Ташкент, Узбекистан

199. Быстровозводимый спортивный зал 24Ш х 62Д х 6В из ЛСТК в г. Ташкент, Узбекистан

198. Быстровозводимый склад 18Ш х 42Д х 5.5В из ЛСТК в г.  Лосино-Петровский, МО, Россия

198. Быстровозводимый склад 18Ш х 42Д х 5.5В из ЛСТК в г. Лосино-Петровский, МО, Россия

197. Быстровозводимый магазин 16Ш х 32Д х 6В из ЛСТК в г. Тула, Россия

197. Быстровозводимый магазин 16Ш х 32Д х 6В из ЛСТК в г. Тула, Россия

196. Быстровозводимый пункт по разливку масла 15Ш х 20Д х 6В из ЛСТК в г. Орел, Россия

196. Быстровозводимый пункт по разливку масла 15Ш х 20Д х 6В из ЛСТК в г. Орел, Россия

195. Быстровозводимый центр кинологов 20Ш х 30Д х 4В в г. Раменское, МО, Россия

195. Быстровозводимый центр кинологов 20Ш х 30Д х 4В в г. Раменское, МО, Россия

194. Быстровозводимая сыроварня 18Ш х 30Д х 4В в с. Канерга, Россия

194. Быстровозводимая сыроварня 18Ш х 30Д х 4В в с. Канерга, Россия

193. Быстровозводимая швейная  фабрика 24Ш х 27Д х 3.5В в г. Богородск, Россия

193. Быстровозводимая швейная фабрика 24Ш х 27Д х 3.5В в г. Богородск, Россия

192. Три быстровозводимых склада 24Ш х 60Д х 6В для сдачи в аренду в г. Рязань, Россия (4 320кв.м.)

192. Три быстровозводимых склада 24Ш х 60Д х 6В для сдачи в аренду в г. Рязань, Россия (4 320кв.м.)

191. Быстровозводимый цех 10Ш х 54Д х 6.5В для ремонта вагонных колес в г. Экибастуз, Казахстан

191. Быстровозводимый цех 10Ш х 54Д х 6.5В для ремонта вагонных колес в г. Экибастуз, Казахстан

190. Быстровозводимый цех 8Ш х 18Д х 8В по изготовлению подвесного потолка в г. Пушкино, Россия

190. Быстровозводимый цех 8Ш х 18Д х 8В по изготовлению подвесного потолка в г. Пушкино, Россия

189. Быстровозводимый мини шоурум 8Ш х 4Д х 3В для презентации с/х техники в г. Тула, Россия

189. Быстровозводимый мини шоурум 8Ш х 4Д х 3В для презентации с/х техники в г. Тула, Россия

Основные валюты


СНГ
АЗИЯ
АФРИКА
наверх
?
ООО «ПК Веста» использует файлы cookie. Продолжая работу с pkvesta.ru, вы подтверждаете использование сайтом cookies вашего браузера, которые помогают нам делать этот сайт удобнее для пользователей. Однако вы можете запретить сохранение определенных файлов cookie в настройках своего браузера. Обработка данных пользователей осуществляется в соответствии с: «ПОЛИТИКА В ОТНОШЕНИИ ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ В ООО ПК "ВЕСТА"»
Понятно
