Каталог быстровозводимых зданий
«Бесплатный 3D дизайнер и калькулятор зданий»

Наши здания

Компания ПК «Веста» предлагает быстровозводимые здания из сэндвич панелей под ключ собственного производства для заказчиков из России и иностранных строительных рынков. Поставляем типовые конструкции, проектируем на заказ в соответствии с требованиями клиента. Наша продукция отличается высоким качеством, высокой энергоэффективностью, экологически безопасна. Предлагаем современные проектные решения, используем инновационные технологии строительства быстровозводимых зданий. На нашем заводе вы можете заказать конструкции из сэндвич-панелей любого типа на базе плоской или двухскатной кровли, до 3-х этажей. Устанавливаем двери, окна, ограждающие конструкции, кран-балку и др.

Наш завод оснащен новейшим Европейским высокотехнологичным оборудованием, продукция соответствует высоким стандартам качества. Предлагаем решения в сфере строительства, позволяющие оптимизировать расходы и возводить прочные, энергоэффективные и долговечные каркасные здания из сэндвич панелей разного назначения в кратчайший срок. Мы на рынке с 1991 года. За это время отточили технологии проектирования, изготовления зданий из сэндвич-панелей разного назначения.

Гарантии

Базовая гарантия

Покупая продукцию ПК ВЕСТА, вы получаете гарантию высоких эксплуатационных качеств модульных конструкции от производителя. Мы используем качественные материалы, современные технологии и передовое оборудование. На сборные здания из металлокаркаса и сэндвич панелей, приобретенные на территории РФ, дается гарантия по умолчанию 1 год и 25 лет гарантированного срока эксплуатации.

Расширенная гарантия

Вы можете получить расширенную гарантию – 5 лет, которая предоставляется на конструкции, с учетом особенностей условий эксплуатации (специфическое назначение здания из сэндвич-панелей, повышенная влажность внутри сооружения, наличие вблизи моря (океана) и т.д.)


guarantees
Дизайн
ПК ВЕСТА внедряет передовые дизайнерские проектные решения на базе самых современных строительных материалов в зависимости от страны, культуры и места строительства.
Концепция “Smart Techno Design»
Концепция “Smart Techno Design»

Следуя инновационной концепции, ПК «Веста» разработала решение, позволяющее клиентам из разных стран и регионов России самостоятельно через Интернет проектировать здания, используя онлайн сервис WebSteel. С помощью сервиса, вы можете спроектировать конструкцию из сэндвич-панелей, рассчитать ее стоимость с последующим запуском в производство и доставкой по всему миру.

подробнее

Дизайн

Концепция “Smart Techno Design»

При этом процесс ведения переговоров с дорогостоящей визуализацией и трудоёмкими расчётами зданий автоматизируется по максимуму. Впервые в нежилой строительной отрасли клиент выступает, как главный проектировщик и создатель своего индивидуального образа здания. Таким образом, дизайн становиться технологичным и максимально приближенный к успешной реализации проекта. Не все клиенты знают ограничения и допустимую совместимость разных материалов для здания в обширной строительной отрасли. Теперь многие закономерности и взаимозависимости заранее программируются в онлайн сервисе для проектирования.  В отличие от традиционных САПР многие процессы происходят на удаленном сервере 24/7.

Огромное разнообразие внешнего вида
Огромное разнообразие внешнего вида

В зависимости от проектных решений можно совершено бесплатно создать любой тип конструкции: двухскатная, односкатная, с примыканием к старому зданию, плоская кровля, здания с перепадами высот и т.д.

подробнее

Дизайн

Огромное разнообразие внешнего вида

Размещайте и создавайте любые проемы под окна, ворота, двери и световые фонари в любой части стены или ската здания. Применяйте любой из известных стилей для вашего проекта сами: Контемпорари, Скандинавский, Лофт, Классический, Минимализм, Функционализм, Модерн или Азиатский в зависимости от вашего образа жизни, мировоззрения, культуры и места жительства.

Создайте собственный, эксклюзивный дизайн
Создайте собственный, эксклюзивный дизайн

Вы самостоятельно выбираете цветовые решения, сочетания цветов, используя каталог RAL. Доступны различные текстуры (кирпич, дерево, камень). Используя эти инструменты, вы можете создавать эксклюзивный дизайн будущего сооружения.

подробнее

Дизайн

Создайте собственный, эксклюзивный дизайн

Клиент может сам выбирать сотни вариантов индивидуальных цветовых сочетаний на базе каталога RAL или текстур под дерево, камень или кирпич для стен и кровли (попанельно, горизонтальная полоса, шахматный порядок, чередование цветов в несколько рядов и т.д.) Продумайте, как можно органически вписать ваш проект внутри города или в пригороде с учетом близлижайших построек и сооружений, цветовой гаммы и местных требований. Теперь у вас есть все возможности для этого!
Комфорт
Автоматизация для максимального комфорта
Автоматизация для максимального комфорта

Наши готовые здания из сэндвич панелей открывают широкие возможности для монтажа систем автоматизации, инженерных систем, которые обеспечивают максимальный уровень функциональности и комфорта, при учете проектных требований максимальной нагрузки на несущие опоры конструкции.

подробнее

Комфорт

Автоматизация для максимального комфорта

Внутри здания возможно установка любых самых распространённых инженерных сетей с учетом их нагрузки на несущие конструкции для удовлетворения требований к общему проекту и повышения качества работы людей. Многие клиенты в зависимости от назначения здания легко внедряют современные системы кондиционирования и вентиляции (автоматическое поддержание температуры, влажности, углекислого газа и т.д.), очистки воды, системы пожаротушения, дымоудаления, проветривания, электро- и водоснабжение, освещения, отопления, канализации и т.д. По умолчанию, в наших зданиях учитывается технологическая нагрузка до 20 кг/кв.м. или любая другая по требованию клиента. Часто мы специально выбираем ферменные конструкции в проектировании для более удобного монтажа подобных систем внутри ферм в отличие от классической ригельной системой.

Звуко- и теплоизоляция
Звуко- и теплоизоляция

В качестве изоляционного материала для сэндвич-панелей используется минераловатный утеплитель, которые имеет одни из самых высоких показателей теплопроводности среди аналогов и обладает превосходными звукоизоляционными свойствами.

подробнее

Комфорт

Звуко- и теплоизоляция

Классические сэндвич панели на базе негорючего минераловатного утеплителя со стандартной толщиной 100мм (плотность – не менее 110 кг/куб.м.) имеет один из самых низких коэффициентов теплопроводности среди аналогичных материалов (до 0.05 Вт/Мк) или 32дБ (индекс изоляции воздушного шума) К примеру, такая панель со 100мм толщиной эквивалента по теплотехническим свойствам 900мм стенке из керамического пустотелого кирпича или 560мм стенке из керамзитобетона или 230мм стенке из деревянного бруса. Также, она уменьшает шумы примерно в 2 раза по сравнению с уровнем шумом в общественном месте, ресторане или баре (60 дБ) В других странах для нежилых зданий возможно применение сэндвич панелей на базе PIR утеплителя (пенополиизоцианурат) с более выгодным коэффициентом теплопроводности (0.022)

100% свободная планировка внутри здания
100% свободная планировка внутри здания

Клиент получает свободный пролет до 30м ширины в северных странах со снеговой нагрузкой для конструкций из ЛСТК (или 36м в южных странах с минимальным снегом или без его) или до 90м ширины на базе технологии ЛМК.

подробнее

Комфорт

100% свободная планировка внутри здания

При этом никаких внутренних колонн – нет внутри помещения, что дает возможность клиенту или дизайнеру создать уникальные планировочные решения без привязки к каким-либо несущим конструкциям.
Комплектация
Двухскатный тип кровли

Является самой распространённой и экономичной расчётной схемой на мировых рынках. На 15% стоит дешевле, чем односкатная кровля. Применяется во многих сегментах отраслей (ангары, склады, офисы, магазины, цеха и т.д.) Без жестких требований к внешнему виду ее часто утверждают и согласуют с местным архитектурным отделом.


Односкатный тип кровли
Применяется конструкция с 1 скатом реже и стоит примерно на 15% дороже, чем двухскатная кровля. Находит применение для пристроек к существующим зданиям, реконструкциям и небольших по размерам зданиям.
Плоская кровля
Является распространённым выбором для зданий с жесткими требованиями к внешнему виду и специальном назначению здания. Это самый красивая конструкция, но и самая дорогая (на 20-25% дороже, чем двухскатная) Угол ската обычно 2гр. По периметру сверху на кровле применяется парапет с высотой 0.6м.
Холодногнутый профиль ЛСТК (C-channel)
Марка стали
S350 (предел текучести)
Класс цинкования элементов
1-ый класс (275 г/кв.м.) Premium
Металлоемкость
От 24 кг/кв.м. (северные страны)
Пролет и высота
До 36м ширины (без колонн) До 12м высоты (до низа)
Степень огнестойкости
До IV (панели снаружи) От III до I (панели внутри)
Шаг рам
3-6 (между колонами)
Сварная балка (I-Beam)
Марка стали
S245 (предел текучести)
Класс цинкования элементов
1-ый класс (275 г/кв.м.) Premium
Металлоемкость
От 28 кг/кв.м. (северные страны)
Пролет и высота
До 100м ширины (без колонн) До 15м высоты (до низа)
Степень огнестойкости
До IV (панели снаружи) От III до I (панели внутри)
Шаг рам
6-9 (между колонами)
ГИБРИДНая система (ЛСТК+ЛМК)
Марка стали
S245 и S350 (предел текучести)
Класс цинкования элементов
1ый класс (275г/кв.м) Premium
Металлоемкость
От 26 кг/кв.м. (северные страны)
Пролет и высота
До 36м ширины (без колонн)
До 20м высоты (до низа)
Степень огнестойкости
До IV степени (панели снаружи)
III-I степени (панели внутри)
Шаг рам
3-6 (между колонами)

Прогонная система
Включены в комплект здания. Состоят обычно из кровельных или стеновых холодногнутых профилей с определённым шагом. Цель – придание горизонтальной жесткости каркасу и создание подсистемы для монтажа ограждающих конструкций.
Диагональные связи
Включены в комплект здания. Обычно состоят из металлического прутка круглого сечения, уголка или швеллера в зависимости от проектных решений, размеров здания и климатических зон. Цель – придание горизонтальной жесткости каркасу. В некоторых случаях применяется портальные рамы или двойные диагональные связи при больших размерах здания.
100% болтовое соединение
Включены в комплект здания. Все элементы в несущих легких стальных конструкциях сболчиваются и закрепляются с помощью болтов высокой прочности. ВАЖНО! Сварка полностью отсутствует во время монтажных работ.

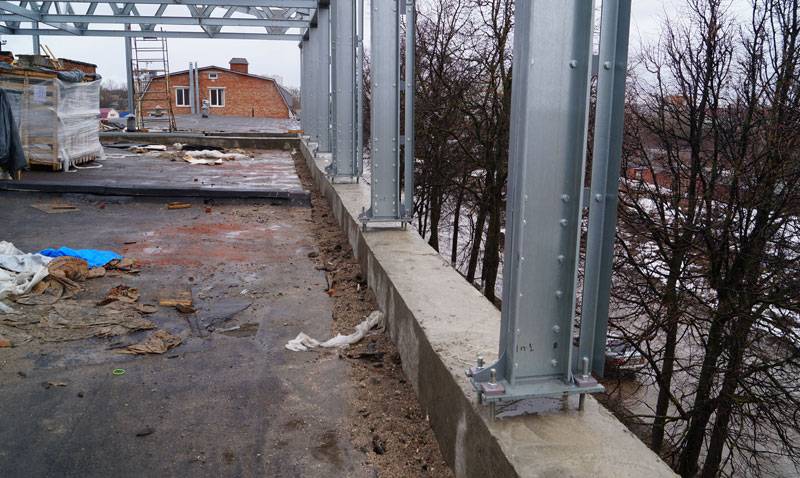

Устройство для монтажа несущих колонн
Включены в комплект здания. Это готовые элементы из черного металла, которые монтируются на анкерную группу с фундаментом для дальнейшей установки несущих вертикальных колонн. ВАЖНО! Анкера обычно покупает клиент сам или его местная монтажная организация по месту.
Система крепления на каркасе
Включены в комплект здания. Обычно это уголки или соединительные элементы, на которые монтируется прогоны и вспомогательные стальные конструкции для обшивки. Без них невозможно будет соединить основные и вспомогательные элементы несущего каркаса.  Применяется тонкий гнутый лист металла для обрамления проемов, стен и кровли.

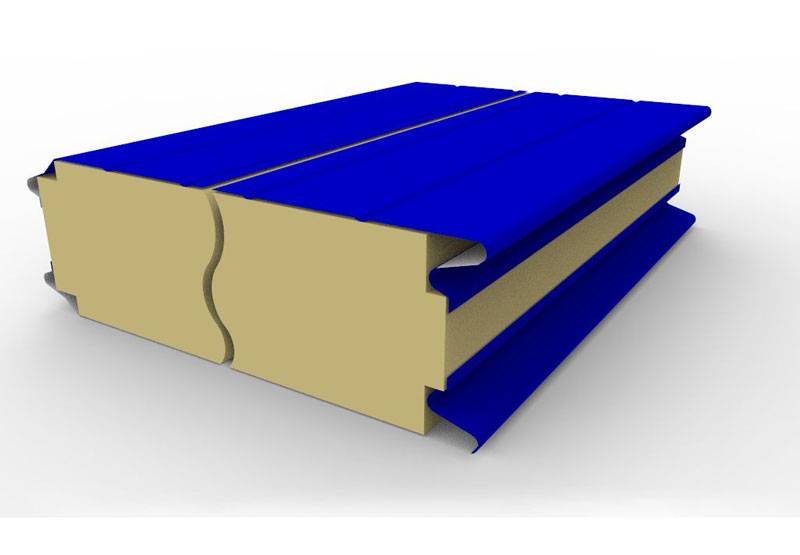

Сэндвич панели
Наполнитель
Минвата, пенопласт или PIR (полиизоцианурат)
Толщины обшивки
От 40 до 250мм
Покрытие
Полиэстер, пластизол, оливинилфторид,
призма Colorcoat Prisma™, Granite® CLOUDY
Толщина проф листа
0.5-0.7 мм
Цветовая гамма
по каталогам RAL, RaColor, ATASteel
Ширина/Длина
От 1-1.2м / От 0.5 до 12м
Профилируемый лист
Наполнитель
Нет (холодный вариант)
Толщина проф листа
0.5-0.7 мм
Цветовая гамма
по каталогам RAL, RaColor, ATASteel
Ширина/Длина
любая

Вентилируемые фасады
Типы
Фиброцементная плита, Композитные кассеты, Металлические кассеты, Керамогранитные кассеты
Наполнитель
Минвата
Толщины обшивки
50, 100, 150, 200 и 250мм
Толщина проф листа
0.5-0.7 мм
Цветовая гамма
по каталогам RAL, RaColor, ATASteel
Ширина х Высота
0.59х1.56, 1.19х1.19, 1.15х1.15, 1.15х2, 1.15х3, 0.323х0.75, 0.323х1.55

Поэлементная сборка
Наполнитель
Минвата
Толщины обшивки
От 40 до 250мм
Покрытие
Полиэстер, пластизол, оливинилфторид,
призма Colorcoat Prisma™, Granite® CLOUDY
Толщина проф листа
0.5-1.0 мм
Цветовая гамма
по каталогам RAL, RaColor, ATASteel
Ширина/Длина
Любая

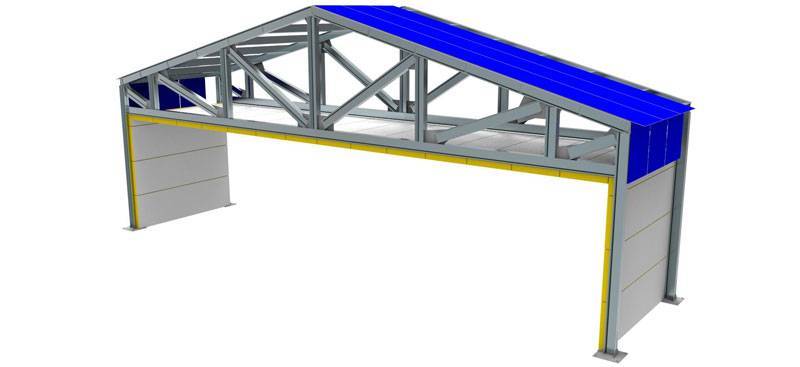

Тепловой контур
Для повышения степени огнестойкости здания применяется инновационное решение - монтаж стеновых панелей внутри каркаса (на колонны и под нижний пояс фермы) Применяется часто для с/х объектов с высоким уровнем влажности и агрессивной средой. Для зданий из ЛСТК применяется III-I степень огнестойкости. Также, можно использовать классический внешний контур (монтаж панелей снаружи)
Ворота
Здания комплектуются надежными утепленными индустриальными воротами (с вертикальным подъёмом, распашные, ангарные и т.д.) российских производителей DoorHan, AlluTech c возможностью добавления автоматики, радиоуправления, разных цветовых решений, калитками и проемами под окна.
Двери
В комплект здания могут быть включены надежные красивые дверные группы, одиночные или двойные противопожарные двери с доводчиком, окошками и разными цветовыми и антивандальными решениями.
Окна
Поставляем качественные стеклопакеты известных российских производителей оконных систем КBЕ, Rehau с отличными свойствами шумопоглащением, многообразными цветовыми решениями и высоким уровнем надежности для любых назначений зданий.
Световые фонари
Применяем инновационные запатентованные световые фонари на кровлю здания с наполнением купола сотовым поликарбонатом российского завода Leron для эффективного естественного освещения (до 6м ширины) с автоматическими системами дымоудаления и проветривания. В проектировании несущих конструкций учитывается подсистема для фонарей. Клиенты существенно экономят на энергосбережении даже в самые зимние и облачные дни года.
Солнечные батареи
Поставляем здания с инновационными солнечными батареями на базе высокоэффективных гетероструктурных модулей немецкого завода Hevel с блоком АКБ и дизель-генераторной установкой. Это идеальное решение для автономного и резервного электроснабжения с существенной минимизацией затрат на эксплуатацию здания в регионах, удаленных от сетей. В проектировании несущих конструкций учитывается система узловых соединений батарей с кровлей.
Фасонные элементы
Фасонные элементы включены по умолчанию в комплекта здания для защиты стыков обшивки от погодных условий.

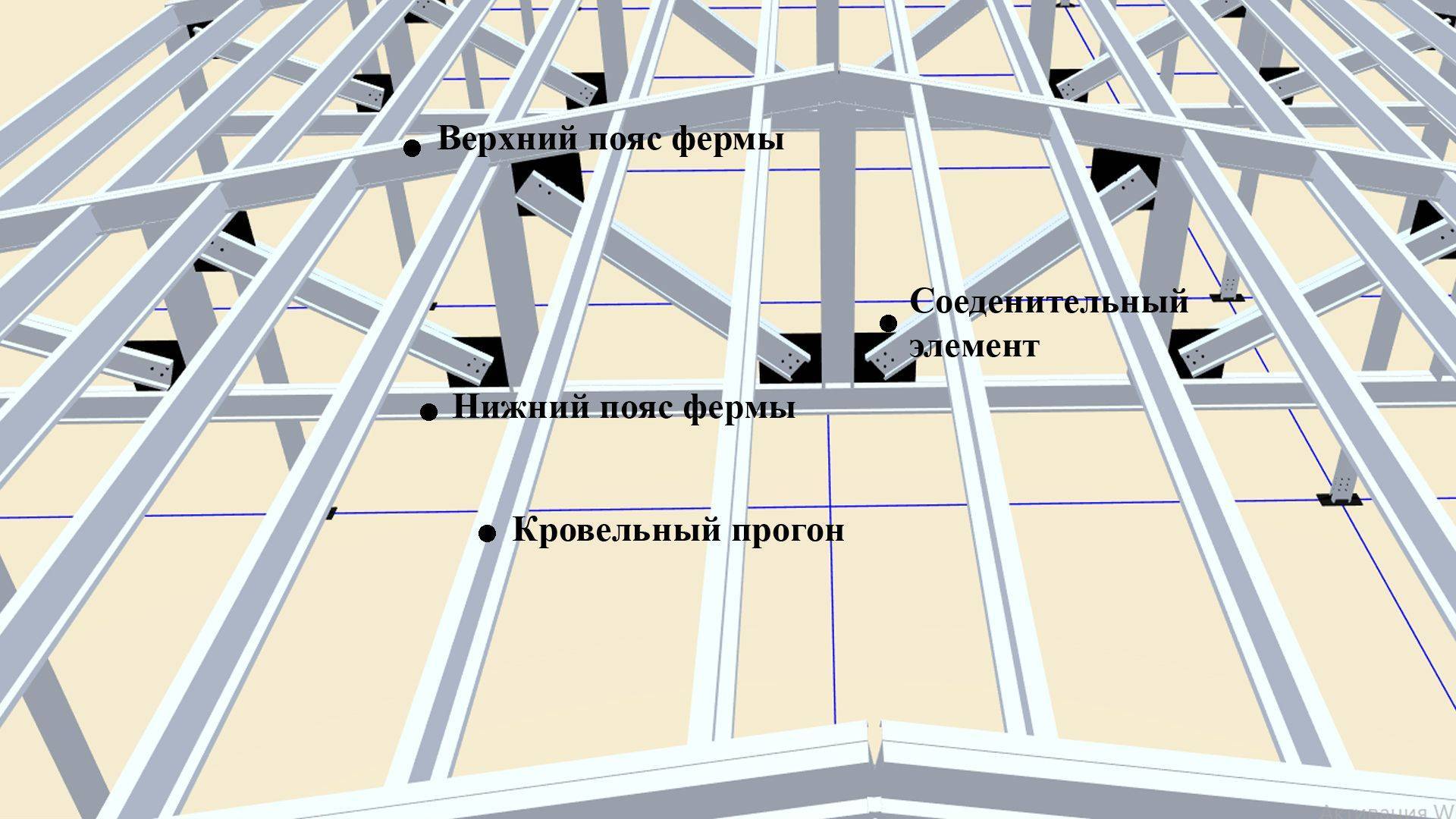

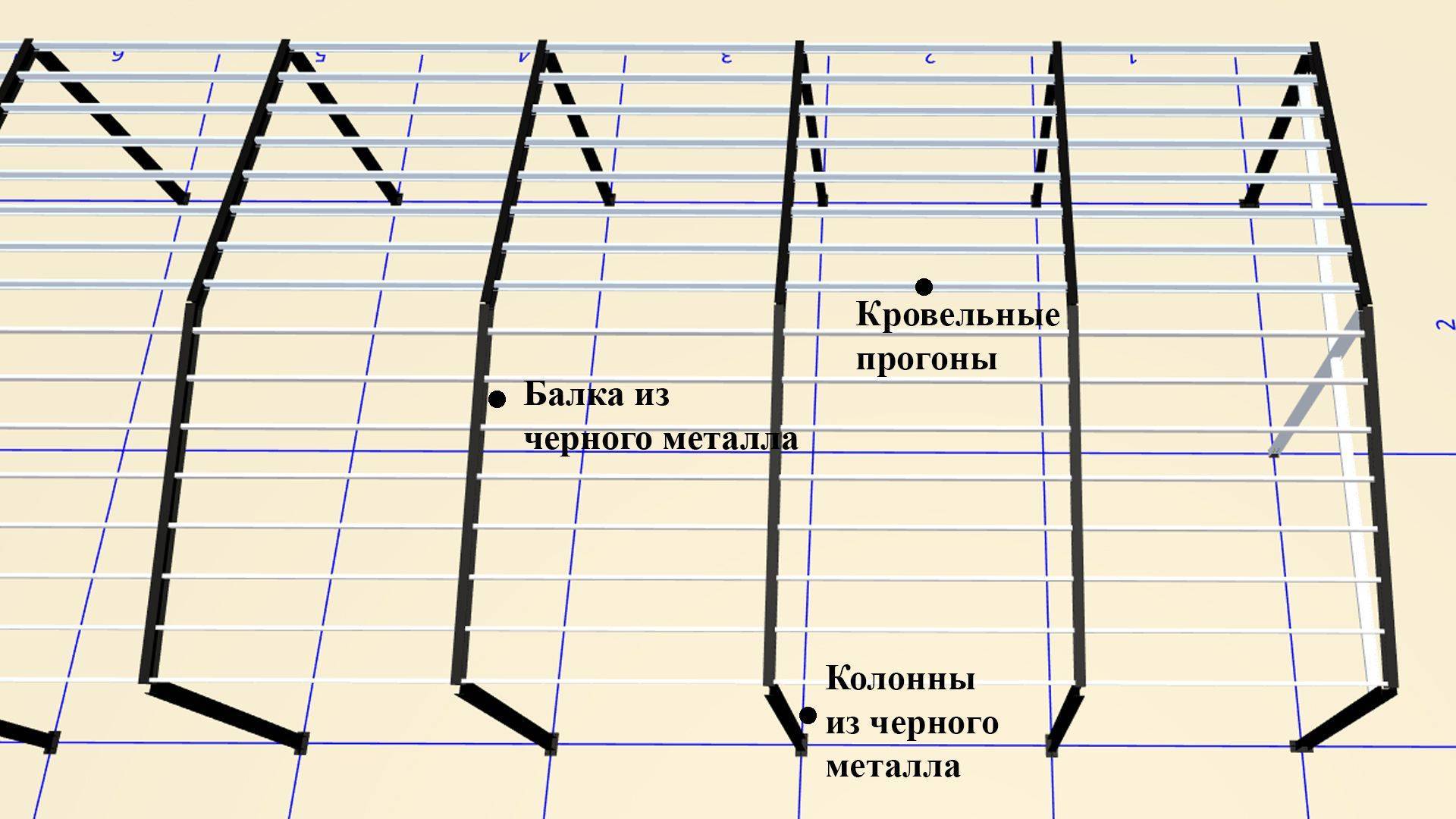

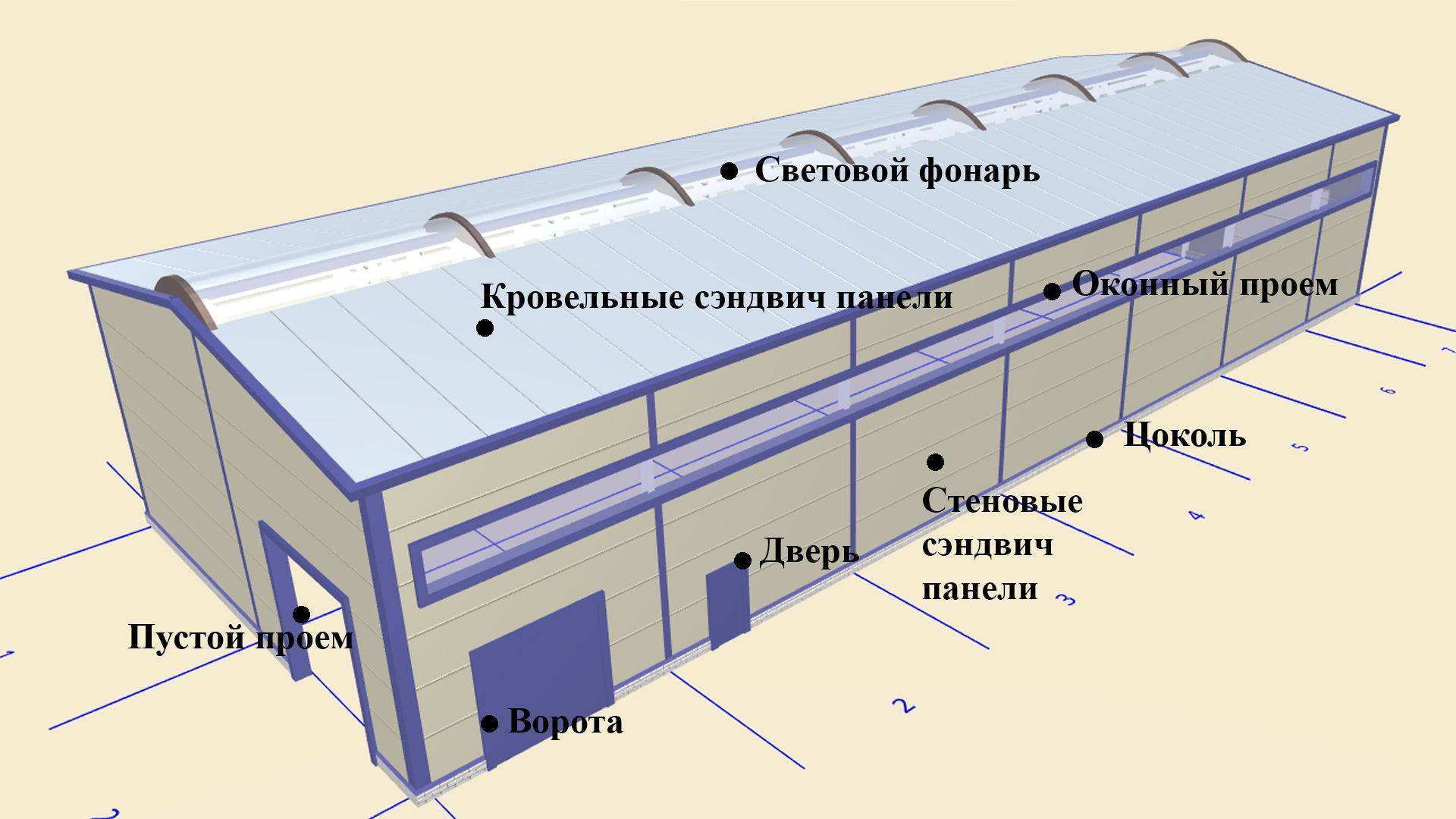

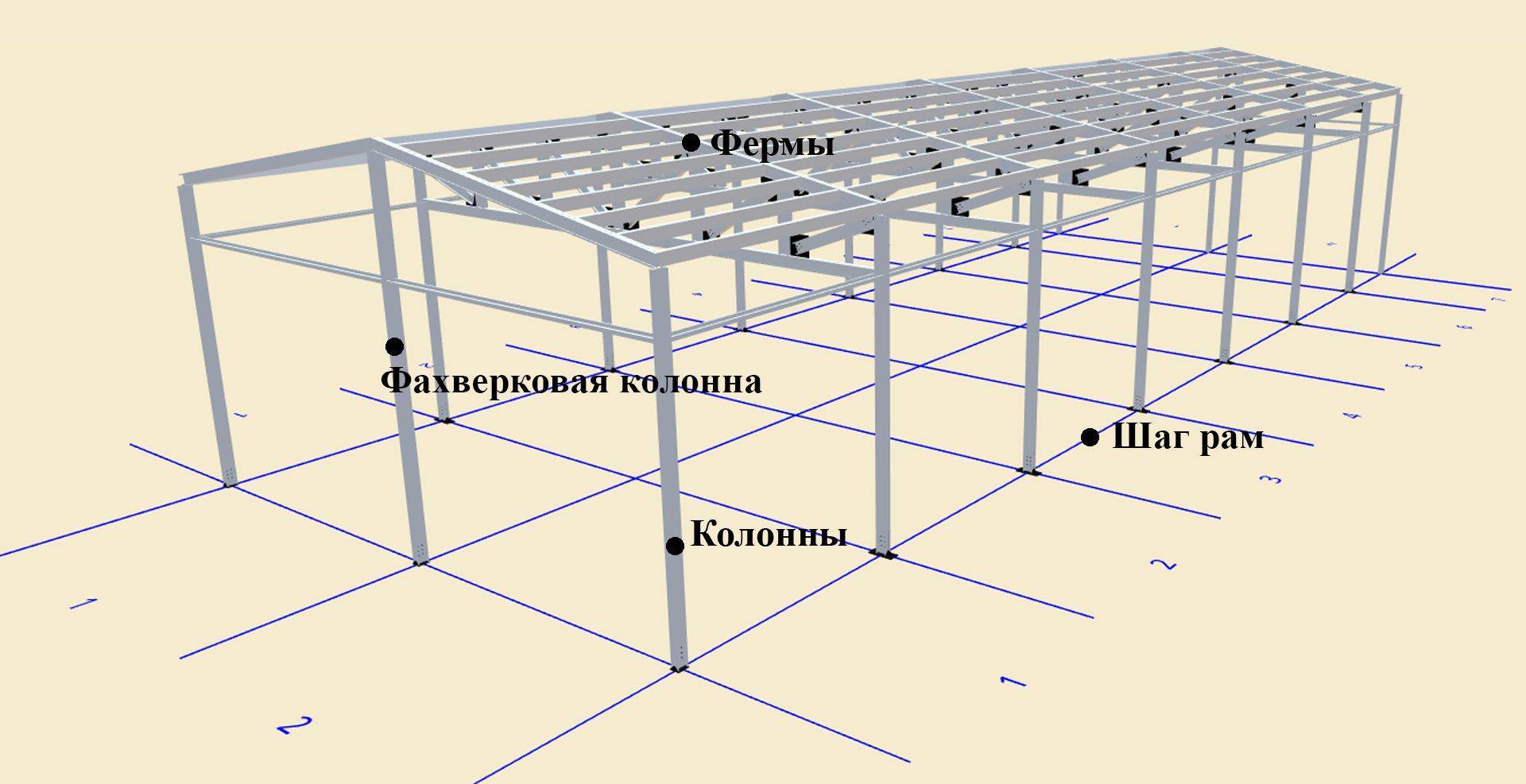

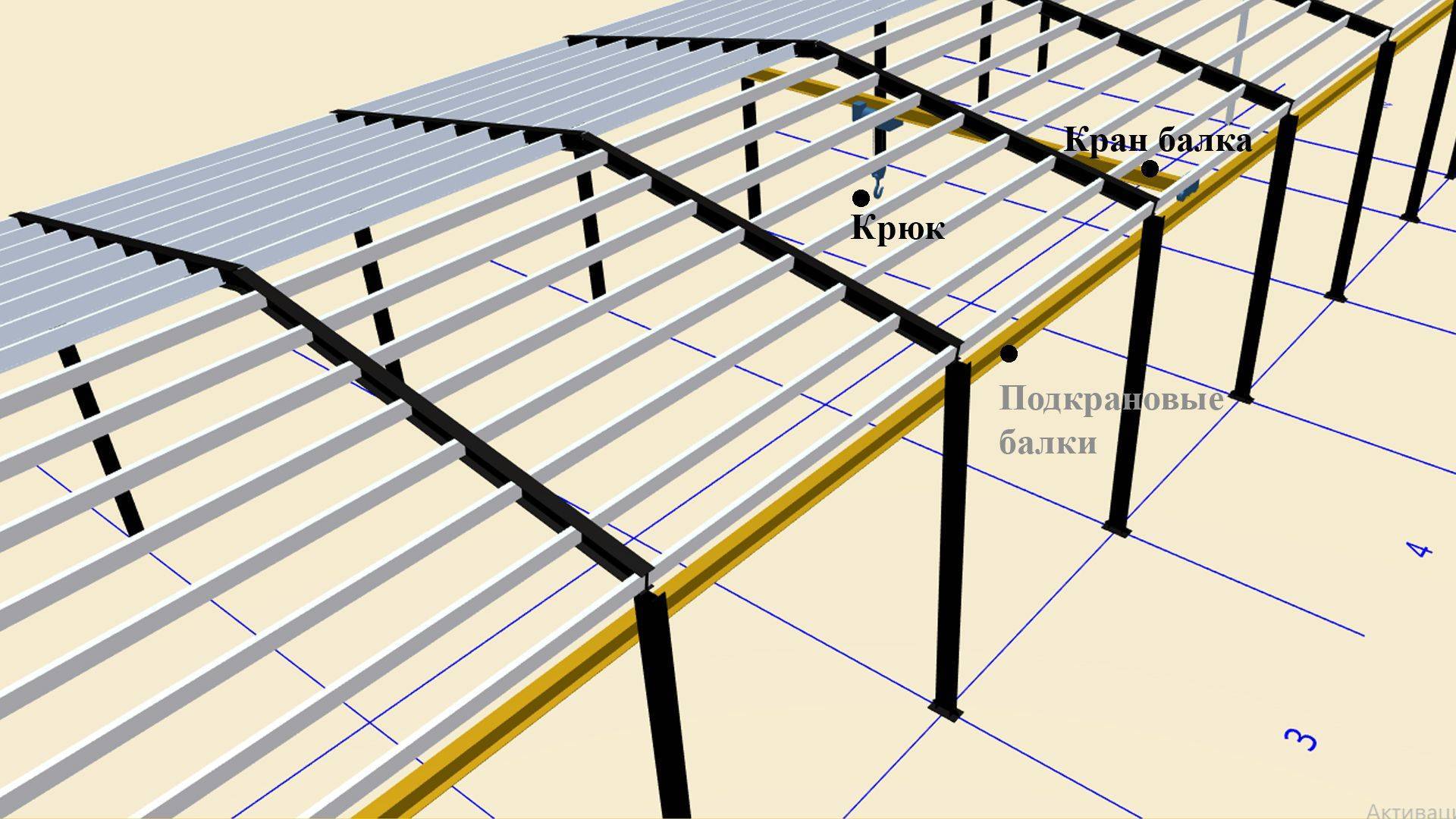

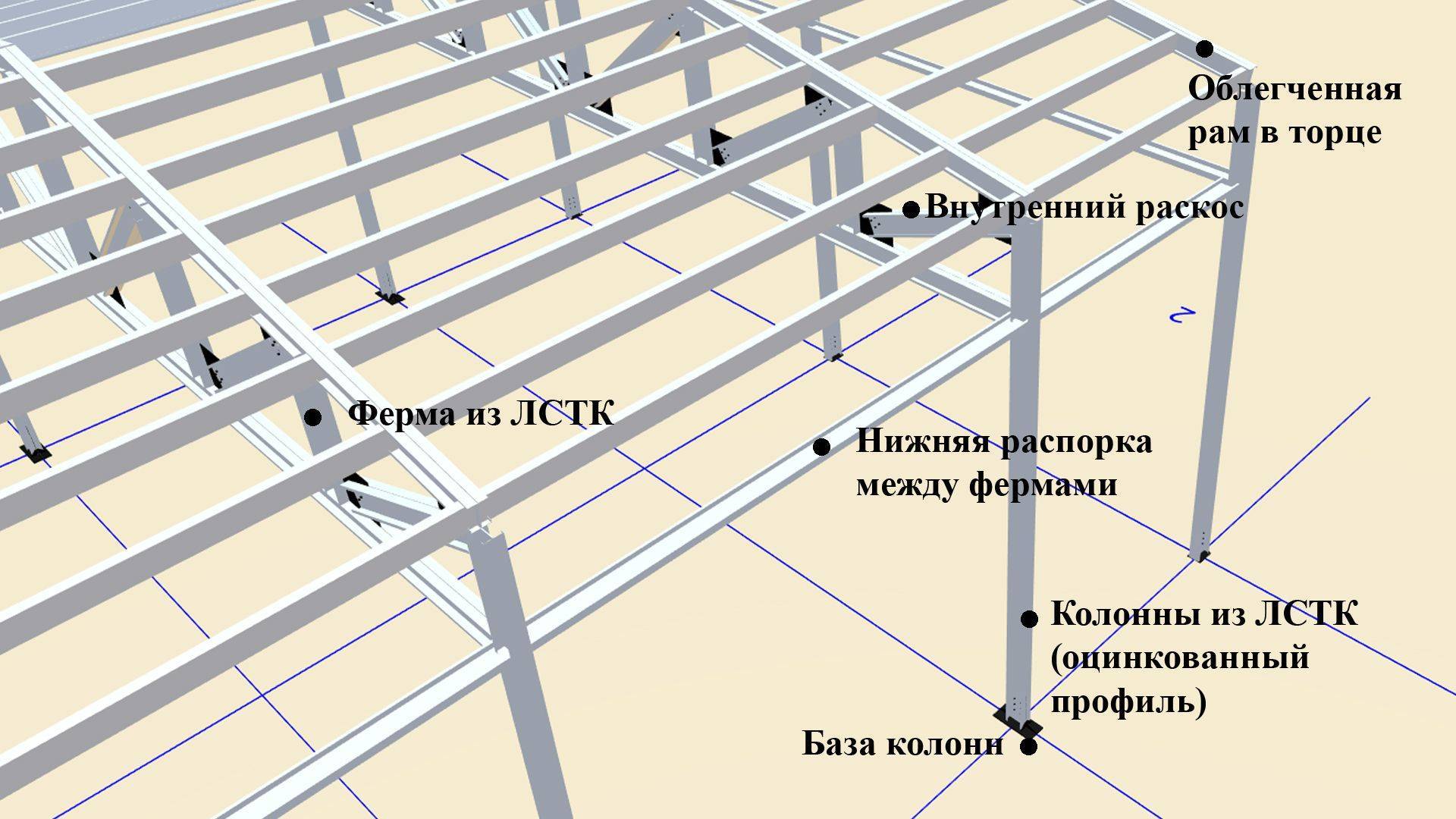

Устройство каркаса

Устройство каркаса
Устройство каркаса
Устройство каркаса
Устройство каркаса
Устройство каркаса
Устройство каркаса
Устройство каркаса
Инновации и технологии
Уменьшение стоимости C-channel каркасов до 20-30% по сравнению с I-Beam
Уменьшение стоимости C-channel каркасов до 20-30% по сравнению с I-Beam

Каркасы C-channel и I-Beam имеют практически аналогичные прочностные характеристики. Но конструкции из ЛСТК менее металлоемкие, что позволяет экономить до 20-30%.

подробнее

Инновации и технологии

Уменьшение стоимости C-channel каркасов до 20-30% по сравнению с I-Beam

Не смотря на практически одинаковые показатели по прочности (на растяжение, сжатие, сдвиги, изгибы и т.д.) каркасы из ЛСТК (холодногнутый оцинкованный профиль) позволяют минимизировать металлоемкость здания до 20-30% при сравнении с каркасами из классической сварной или горячекатаной балки с пролетами до 30м ширины и 6м высоты (внутри по стене)

Мы продолжаем уменьшать стоимость каркасов из ЛСТК на базе более эффективных проектных решений (технология BIM) и автоматизированных методов производства продукции (Smart Continuous Production) Очень часто работа с тонким металлом граничит с искусством. На заводе PK VESTA существуют жесткие внутренние нормативные требования, выработанные годами, к производству данных каркасов для международных рынков (минимальная погрешность в +-1 мм для межосевого расстояния между пробивными отверстиями, радиуса гиба, отсутствия эффекта грибовидности, серповидности, соосности элементов и т.д.), что позволяет легко и быстро монтировать здания в сжатые сроки без применения сварочных аппаратов и сверла по месту строительства.

Новая концепция «Smart Techno Design» позволяет обслуживать клиентов 24/7
Новая концепция «Smart Techno Design» позволяет обслуживать клиентов 24/7

Компания ПК «Веста» использует современные технологии автоматизации не только производственного процесса, но и при работе с покупателями. Применение инновационных технологий на базе облачного сервиса WebSteel позволяет клиентам обслуживаться в режиме 24/7/365 на многих международных строительных рынках (Евразии, Африки и Ближнего Востока)

подробнее

Инновации и технологии

Новая концепция «Smart Techno Design» позволяет обслуживать клиентов 24/7

Завод PK VESTA после многолетних прикладных и научных исследовательских работ впервые с 2011г подошел близко к полной автоматизации обслуживания клиентов через Интернет на базе облачного онлайн сервиса WebSteel.

Теперь многочисленные трудоемкие расчеты стоимости индивидуальных зданий с земельными работами, монтажом и сложной визуализаций объекта стали проводиться бесплатно самим клиентом через Интернет вместо завода. Проектирование здания происходит в зоне технических возможностей завода, делая онлайн дизайн здания более технологичным для конечного клиента.

Мы считаем, что данный подход является революционным, так как в отличие от конкретного инженера и традиционного локального САПР многие процессы в WebSteel автоматизированы и дают возможность клиенту проявить свою индивидуальность в создании уникального образа здания, быстро сбюджетировать здание с его последующим онлайн заказом на заводе в любую точку мира. А для завода – это практически безграничные онлайн возможности для обслуживания множества клиентов из разных стран за 1 единицу времени.


Увеличение предела огнестойкости здания из ЛСТК до R15
Увеличение предела огнестойкости здания из ЛСТК до R15

В 2018г завод PK VESTA получил инновационное заключение по оценке предела огнестойкости для зданий из ЛСТК в головной известной Российской экспертной организации по вопросам пожаробезопасности -  НИИ противопожарной обороны (ФГБУ ВНИИПО) с требованиями по внесению определённых изменениях в проектных решениях.

подробнее

Инновации и технологии

Увеличение предела огнестойкости здания из ЛСТК до R15

Теперь в проектах для зданий из ЛСТК мы применяем от IV (при внешнем тепловом контуре – панели снаружи) до I степени огнестойкости (внутренний тепловой контур – панели зашиваются изнутри на колонны и нижний пояс фермы), что позволяет клиенту существенно экономить на самых доступных экономичных конструкций из ЛСТК и самое главное – исключить насечение дорогостоящего огнезащитного материала на элементы каркаса.

В соответствии с российскими нормами эксплуатации здания из ЛСТК возможно применение без огнезащиты при установленном требуемом пределе огнестойкости R15 (или IV степени огнестойкости, к которой российские нормативы относят большинство зданий промышленного, складского, сельскохозяйственного назначения) Для экспортных сделок степень огнестойкости учитывается индивидуально или применяется дополнительные меры по пожарной безопасности силами местных подрядных организаций. До сих пор мало заводов в Евразии имеют данный сертификат, так как его сложность получить и не все заводы могут соответствовать требованиям по проектным решениям и линейки продукции.
Информационные системы
Сервис WebSteel
Сервис WebSteel

Использование онлайн технологий значительно расширило возможности обслуживания клиентов из любого уголка мира. Сервис WebSteel был запущен в Туле, Россия в 2011г. и позволил реализовать новый подход к обслуживанию клиентов.

подробнее

Информационные системы

Сервис WebSteel

Роль проектировщика компании PK VESTA постепенно передается клиенту, который проектирует свое индивидуальное здание онлайн в зоне технологических возможностей завода с последующим размещением заказа в любую точку мира.

Технология «Smart Loads Choice» для определения нагрузок
Технология «Smart Loads Choice» для определения нагрузок

Наши заказчики имеют возможность в один клик выбрать страну строительства в системе WebSteel благодаря тому, что заводом оцифрованы многие стран Евразии, Африканского континента и Ближнего Востока. Это позволяет учитывать особенности климатических зон при расчете нагрузок для определения металлоемкости.

подробнее

Информационные системы

Технология «Smart Loads Choice» для определения нагрузок

Оцифровка многих стран позволило клиенту практически мгновенно по месту клика строительства будущего здания в системе WebSteel определять сочетание базовых климатических зон (снег, ветер и сейсмика), которые напрямую влияют на расчет и определение металлоемкости конкретного индивидуального здания.

На одну только работу по оцифровке группа разработчиков потратила до полу года с уточнением многих параметров и данных в разных странах мира. По желанию, клиент может сам увеличить нагрузки в большую сторону с последующим авто перерасчетом стоимости каркаса.

Технология «Smart Technology Choice» для авто подбора метода производства
Технология «Smart Technology Choice» для авто подбора метода производства

Сервис WebSteel самостоятельно определяет оптимальную технологию производства конструкций из сэндвич-панелей, в зависимости от исходных параметров, которые внес клиент. Благодаря такой оптимизации, заказчик экономит до 30% на стоимости возведения здания.

подробнее

Информационные системы

Технология «Smart Technology Choice» для авто подбора метода производства

При этом, самый экономичный вариант не всегда может быть доступным в связи с повешенными снеговыми, ветровыми или сейсмичными нагрузками по месту строительства. В любой момент клиент может выбрать другую технологию для быстрого перерасчета стоимости каркаса.

Технология «Smart Metal Calculation» для расчета оптимальной металлоемкости
Технология «Smart Metal Calculation» для расчета оптимальной металлоемкости

Правильный расчет металлоемкости гарантирует оптимальную стоимость конструкции и требуемые характеристики прочности. С помощью сервис WebSteel клиент может самостоятельно рассчитать металлоемкость в автоматическом режиме с минимальной погрешностью.

подробнее

Информационные системы

Технология «Smart Metal Calculation» для расчета оптимальной металлоемкости

Самая ценная функция системы WebSteel – это автоматический расчет металлоемкости несущих каркасов в режиме реального времени на веб сервере с погрешностью от 3 до 10%. Это самый трудоемкий и дорогостоящий процесс для любого завода, требующий обычно не маленький состав инженеров и расчетчиков в локальном офисе при обслуживании клиентов, особенно, если это касается экспортных сделок. Любые неточности или ошибки в расчете металлоемкости резко повышают стоимость здания и ведут к потере клиентов среди поставщиков.

Международная группа разработчиков завода PK VESTA потратила более 10 лет на создание уникального онлайн алгоритма для мгновенного и наиболее точного расчета весов каркасов в зависимости от типов конструкций (2 или 1 ската, плоская кровля), типов технологий (ЛСТК, ГИБРИД или ЛМК), сочетания климатических зон (снег, ветер и сейсмика), наличие аксессуаров (световые фонари на кровле, парапеты, проемы под ворота, двери и окна и т.д.) и многих других факторов, влияющие на финальный расчет стоимости каркаса.
Технология «Smart Instant Visualization» для реалистичной визуализации здания
Технология «Smart Instant Visualization» для реалистичной визуализации здания

Наша компания внедрила технологию 3D визуализации, чтобы каждый клиент мог мгновенно, в браузере, без использования стороннего ПО, визуализировать макет будущего здания из сэндвич-панелей. Мы не используем старые технологии на базе Flesh разработок, которые потребляют большое количество ресурсов. С помощью нашего сервиса WebSteel вы можете мгновенно создать визуализацию будущего проекта даже на маломощном компьютере.

подробнее

Информационные системы

Технология «Smart Instant Visualization» для реалистичной визуализации здания

Мы внедрили инновационный браузерный 3D движок для мгновенной визуализации индивидуальных зданий в режиме реального времени, полностью уйдя от старых ресурсоемких Flesh разработок.

Вид здания стал технологичным и практически полностью связанным с техническими возможностями завода PK VESTA. Основной акцент был сделан на доступности и быстроте отображения высоко реалистичной 3D модели здания на самых распространённых устройствах (включая мобильные версии) Получилась гибкая онлайн модель, быстро меняющиеся при изменении размеров здания, цветовой гаммы, создании проемов (ворота, двери и окна) и типов конструкций. И мы дали возможность клиенту все это делать совершенно бесплатно для того, чтобы он сам определился с конкретным заказом комплекта здания на заводе. На создание только одного модуля визуализации ушло несколько лет.
Технология «Smart Document Generation» для получения бесплатной документации
Технология «Smart Document Generation» для получения бесплатной документации

Реализованная компанией ПК «Веста» технология обработки параметров позволяет не только выполнять мгновенные расчеты, но и систематизировать показатели и формировать на их основе онлайн документы, содержащие базовые эскизы, техническое задание и детальное предложение с ценами в разрезе услуг.

подробнее

Информационные системы

Технология «Smart Document Generation» для получения бесплатной документации

Параметризованная среда системы WebSteel позволяет обрабатывать все выбранные параметры здания и формировать единый онлайн документ с подробным техническим заданием, детальным коммерческим предложением (цены на проектирование, здание, монтаж, фундамент, полы и доставка) и базовыми эскизами.

К этому еще прилагается договор для ознакомления юристом и счет. И все это бесплатно! Работать с системой стало приятно, удобно и понятно для людей без технического образования. Бесплатные эскизы можно легко распечатать из системы и предоставить местным контролирующим органам, инвесторам или партнерам.

Качество

Точность изготовления
Точность изготовления

Имеет одну из самых низких погрешностей на рынке в +-1мм

Побробнее

Изготовления

Точность изготовления

При изготовлении несущих конструкций из ЛСТК на 100% болтовых соединениях – погрешность в пробивке отверстий, резки профилей по длине и процесс холодногнутого профилирования элементов – имеет огромное значение на стадии монтажа здания. В отличие от других заводов, где погрешность в межосевом расстоянии между отверстиями может достигать +-3 или 4мм мы строго придерживаемся отклонения в +-1мм на высокоавтоматизированном промышленном оборудовании, что дает практически идеальную гарантию для успешного монтажа каркаса (стыковка разных элементов с множеством отверстий) при экспорте здания в дальние страны и регионы (Азия, Ближний Восток или Африка) Плюс, мы исключаем случаи с эффектом грибовидности, серповидности и соосности металлических элементов, что также часто делает процесс монтажа более трудоемким или даже невозможным. Работа с тонким металлом граничит у нас с искусством, где точность изготовления помогает быстрее сдать здание в эксплуатацию для дальнейшей успешной работы.
Коэффициенты надежности
Коэффициенты надежности

Мы не "играемся с надежностью здания" в целях понижения металлоемкости здания до критических величин и понижения стоимости каркаса. Часть наших специалистов проектируют здания с 1980г. с учетом современных СНИПов. За это время ни одно здание не сложилось!

Побробнее

Проектирования

Коэффициенты надежности

Кроме качества материалов цена на здания во многом зависит от методов проектирования и учета коэффициентов надёжности. Среди игроков на строительных рынках есть склонность занижать данные коэффициенты (скажем вместо 1 к 2 делают 1 к 1.5) для минимизации металлоемкости несущих конструкций и соответственно резкому понижению стоимости каркаса (до 20-30%), что повышает риск обрушения зданий и частичной деформации основных элементов при самом неблагоприятном сочетании нагрузок (к примеру, шквальный продолжительный сильный боковой ветер или постоянное чередование оттепели и заморозков) А такие случаи нельзя исключать. Завод PK VESTA никогда не идет на понижение коэффициентов, так как дорожит своей репутацией и надежностью зданий. У нас с 1991г ни одно здание не сложилось.

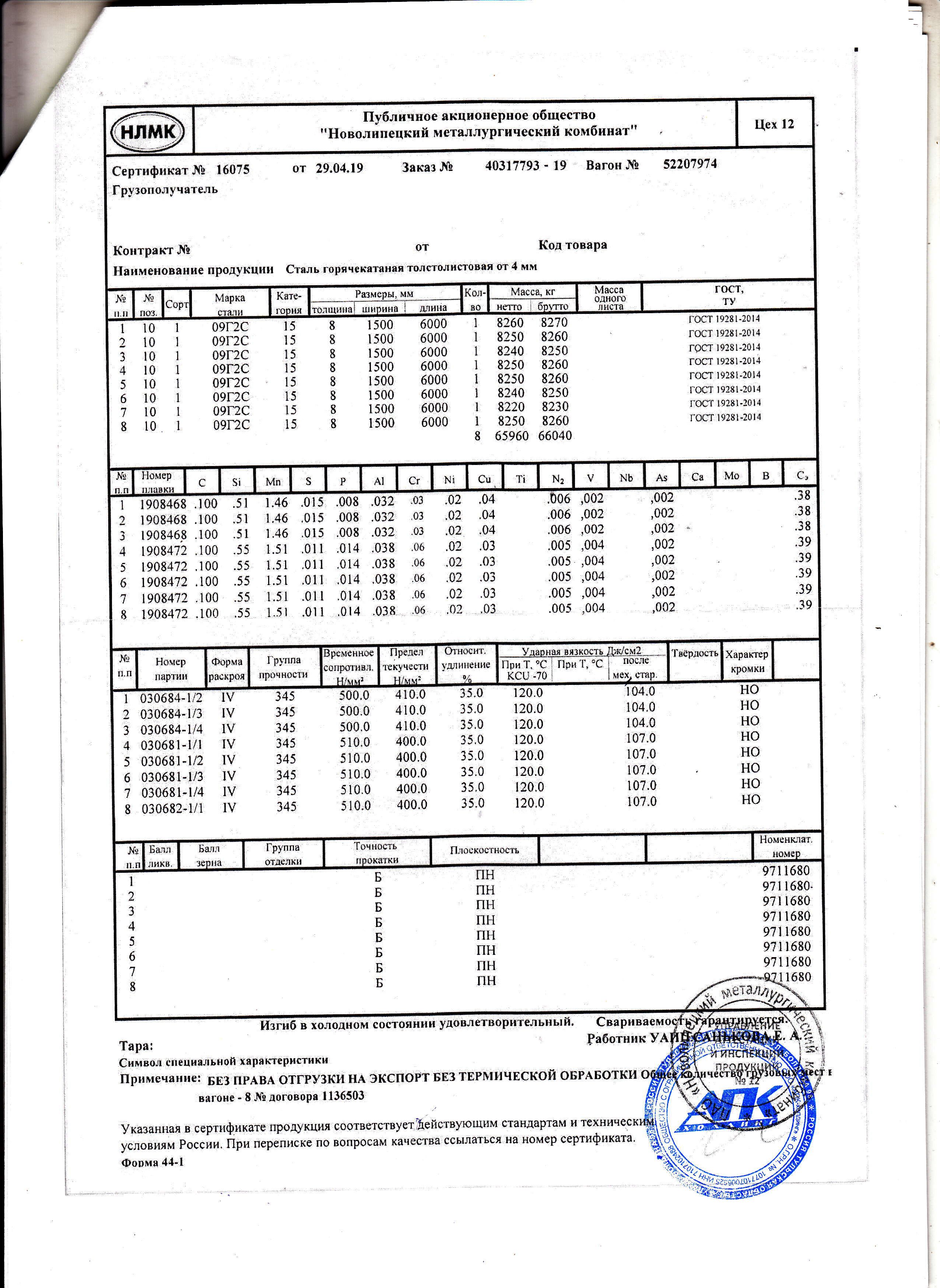

Российский металл S350 с Iым классом цинкования (275 г/кв.м.)
Российский металл S350 с Iым классом цинкования (275 г/кв.м.)

Применение любых других классов цинкования II или III приводит к более быстрому появлению коррозии, особенно если здание используется вблизи водных ресурсов или с высоким уровнем влажности или аммиачной агрессивной среды внутри помещения.

Побробнее

Продукции

Российский металл S350 с Iым классом цинкования (275 г/кв.м.)

Металлургия в России, богатая ресурсами, – занимает одно из лидирующих позиций в мире по объёму выпуска продукции и его качеству. Для внутреннего рынка и экспортных операций завод  PK VESTA использует только премиальный металл известных российских металлургических заводов Северсталь и Новолипецкий МК, которые много лет экспортируют свою продукцию в многие регионы мира - Евразии, Северной и Латинской Америке, Ближнего Востока и Африки. Использование металла из других стран (к примеру, Китайского) может не всегда соответствовать стандартам качества и ухудшать физико-механические свойства несущих конструкций.
Плотность минваты
Плотность минваты

Применяем плотность – не менее 100 кг/куб.м. у проверенных поставщиков

Побробнее

Продукции

Плотность минваты

Понижение плотности минваты в целях экономии до 80-90 кг/куб.м. (до 15-20% по цене) приводит к резкому ухудшению технических свойств (на сжатие, продавливание, срез и т.д.) ограждающих конструкций. Тем не менее многие заводы идут на этот шаг, чтобы взять заказ, но дальнейшие эксплуатационные затраты здания у клиента будут закономерно выше в ближайшем будущем, особенно если здание находиться в зоне сильных ветров и повышенной снеговой нагрузки. Часто уже после 1-2 года эксплуатации здания часть панелей приходиться менять.

Лучше не экономить на материалах в самом начале! Обычно стоимость обшивки составляет примерно 50% от стоимости всего комплекта здания.
Толщина листа
Толщина листа

Не менее 0.5мм для рулонной горячецинкованной стали с покрытием Полиэстер (ПЭ)

Побробнее

Продукции

Толщина листа

Для экономии средств многие клиенты соглашаются на понижение толщины проф листа сэндвич панелей (оцинкованный металлический лист) до 0.45 или 0.4мм (до 10-15% в цене), что приводит к резкому понижению физико-механических свойств (предел прочности на сжатие, растяжение, сдвиг и т.д.) Такие обкладки становятся мягче и более склоны к механическому воздействию (сильная ветровая нагрузка, человеческий фактор и т.д.) 0.5мм – это минимальный стандарт на многих развивающихся рынках с покрытием Полиэстер. Для экспортных сделок и специальных объектов (военные, фармацевтические, сельские хозяйственные и т.д.) рекомендуется использовать толщину металлической обкладки 0.6мм или 0.7мм (рулонная горячецинкованная сталь) со спец покрытием Пластизол (ПЛ), Поливинилфторид (ПВФ), Призма Colorcoat Prisma™ (ПРМ), Granite® CLOUDY (КЛМА), Airpanel® Agrarium®, Airpanel® Industrium® или Airpanel® Sterilium®
Клей
Клей

Только лучший немецкий Kleiberit NANOTECH PUR 61 для сэндвич панелей

Побробнее

Продукции

Клей

Однокомпонентный клей NANOTECH PUR 61 был разработан специально для склейки рулонного метала и каменной ваты в производстве сэндвич-панелей, как премиальная клеевая основа. В момент активации водой в материале происходит не менее 238 химических реакций, а клеевой шов в течение 8-10 минут набирает 80% своей прочности. Применение среди других заводов отечественной клеевой основы или клея более низкого качества дает экономию в цене панелей до 10-20%, но резко ухудшают качество склейки материалов. Есть немаленькая вероятность, что часть металлических обкладок могут отклеиваться через определённый период времени. И это частое явление на многих рынках в погоне у клиента за минимизацией общего строительного бюджета.
Безопасность
Высокое качество стали
Высокое качество стали

Металл, который мы используем для производства металлоконструкций, имеет высокие эксплуатационные характеристики по сравнению с аналогичными строительными материалами, используемыми во всем мире. В частности – сопротивляемость растяжению, соотношение прочности к весу.

подробнее

Безопасность

Высокое качество стали

Сталь, применяемая в наших легких металлоконструкциях, имеет самую высокое соотношение прочности к весу и на растяжение среди других традиционных строительных материалов в мире. Плюс, сталь является ведущим каркасным материалом для зданий и инфраструктуры, с долей рынка в многих развитых странах более 50% в нежилой и многоэтажной жилой отрасли (Steel Recycle Institute) Также, сталь является самым перерабатываемый материалом в мире (более, чем 80 млн тон в год) и экологически чистым материалом для здоровья человека. И эксплуатационные и временные расходы на поддержание подобных конструкций – значительно ниже, чем в традиционных сооружениях. Мы проектируем безопасные здания из стальных несущих конструкций с 1 пролетом до 30м из ЛСТК (в северных странах) и до 36м в пролете в южных странах с минимальной снеговой нагрузкой или без. А также – до 90м в 1 пролете из ЛМК (для северных и южных стран)


Работа в условиях экстремальных нагрузок
Работа в условиях экстремальных нагрузок

При разработке проекта наши инженеры учитывают каждую деталь. Большое внимание уделяется проработке базовой и предельной нагрузки, при расчете которой учитываются условия эксплуатации, возможные природные катастрофы и катаклизмы. Наши конструкции из сэндвич панелей способны выдерживать снеговую нагрузку до 600 кг/кв.м., сейсмическую активность магнитудой до 10 баллов, силу ветра до 100 кг/кв.м.

подробнее

Безопасность

Работа в условиях экстремальных нагрузок

Инженерная группа завода PK VESTA обязательно учитывает в расчетной схеме здания базовые нагрузки по месту строительства (снег, ветер и сейсмика), которые могут доходить до предельных расчетных значений (снеговая нагрузка – до 600 кг/кв.м., ветровая нагрузка – до 100 кг/кв.м. и сейсмичная нагрузка – до 10 баллов по Шкале Рихтера) Завод PK VESTA имеет колоссальный опыт проектирования зданий в самой крупной стране в мире – России, с ее многочисленными климатическими и высокосеймичными зонами, что дает достаточной уверенности для международных клиентов из южных стран без снеговой нагрузки.

Технические характеристики, прайс-лист и каталог
Характеристики
Стоимость зданий
Буклеты

Характеристики зданий

Общее:

  • Бренд:
    PK VESTA
  • Страна/Происхождение товара :
    Россия
  • Место производства:
    г. Тула, Россия
  • Код ВЭД:
    9406903909
  • Поставка комплектов зданий:
    Евразия, Африка, Ближний Восток, Латинская Америка
  • Состояние зданий :
    делаются «под заказ» с нуля (новое)
  • Доставка :
    наземная и/или морская (евро фуры и 40ка футовые контейнеры)
  • Срок эксплуатации:
    не менее 25 лет
  • Гарантия на продукцию:
    от 1 до 5 лет
  • Серия:
    INDI (индивидуальные под заказ), Серия TYP (типовые после проекта)
  • Схема и форма оплаты:
    40%х30%х30% и 70%х30% (L/С – аккредитив, T/T – банковский перевод, D/P – оплата после получения документа, подтверждающего отгрузку товара продавцом)

Несущие конструкции

  • Технологии каркаса :
    ЛСТК (холодногнутый оцинкованный профиль), ЛМК (сварная балка из черного металла:) и ГИБРИДная система (ЛСТК+ЛМК)
  • Конструктивы:
    H-обр. балки (I-Beam), C-обр. фермы/колонны (C-Channel)
  • Конструкции:
    двухскатные, односкатные, пристройки и плоские кровли (однопролетные и многопролетные)
  • Аксессуары:
    прилагаются все болты для каркаса (кроме анкерных), уголки, диагональные связи и соединительные элементы.
  • Металл:
    С245, С350 или С345
  • Класс цинкования:
    только I (275 г/кв.м.)
  • Поставщики металла:
    Российские Новолипецкий МК и СеверСталь
  • Второстепенные элементы:
    диагональные связи, прогонная система (С-обр. и Z-обр.)
  • Уровень подготовки:
    высокий (нумерация элементов с учетом резки на нужную длину, пробивка отверстий и упаковочного листа для быстрого поиска нужной пачки на месте строительства)
  • Соединение:
    только 100% болтовое соединение (высокопрочные болты нормальной прочности)

Ограждающие конструкции

  • Обшивка:
    сэндвич панели (минвата, пенопласт и PIR), полистовая/поэлементная сборка (минвата), проф лист (холодный вариант), вентилируемые фасады (металический кассеты, композитные кассеты и керамогранит – из минваты) и мембранная кровля (минвата)
  • Аксессуары:
    фасонные (нащельники, обрамление проемов и т.д.) и крепёжные элементы (саморезы), световые фонари (или прозрачные панели), вентиляция, секционные/распашные вороты, стеклопакеты (до 6 камер), солнечные батареи и навесы.
  • Тепловой контур:
    внутренний (панели изнутри каркас зашиваются) или внешний (все панели снаружи монтируются)
  • Основные цвета (RAL):
    Белый (9003), Серый (7004), Синий (5005), Белый-Алюминий (9006), Бежевый (1014), Желтый (1018), Зеленый (6002), Светло-Серый (9002), Коричневый (8017)
  • Плотность минваты:
    не менее 100 кг/кв.м.
  • Толщина листа:
    0.5мм, 0.6мм, 0.7мм, 0.8мм и 1мм (оцинкованный)
  • Уровень подготовки:
    высокий (нумерация элементов с учетом резки на нужную длину и упаковочного листа для быстрого поиска нужной пачки на месте строительства)

Проекты и документы

  • Базовые нагрузки для северных стран:
    Снег (от 180 кг/кв.м. и выше), Ветер (от 32 кг/кв.м. и выше) и Сейсмика – 6 баллов (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
  • Базовые нагрузки для южных стран :
    Снег (не учитывается), Ветер (от 48 кг/кв.м. и выше) и Сейсмика – 7 баллов и выше (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
  • Основные проекты:
    монтажные схемы и инструкции, схемы колонн для фундамента, проект КМ (конструкции метрические), проект АС (фасадные решения), технический паспорт. С учетом гос. экспертизы.
  • Степень огнестойкости здания:
    IV-I
  • Сертификация:
    ISO
  • Примечания:
    при экспорте зданий в другие страны изначально российский проект мы делаем с учетом адаптации к местным международным СНИПам, но полную адаптацию обычно проводит местное проектное бюро в стране строительства здания (с предварительной проверкой расчетной с

Изготовление I-обр. сварной балки

  • Резка металла:
    на полосы нужно длины на плазме
  • Сборка:
    заготовок на стане
  • Сварка:
    всех основных элементов
  • Процесс:
    правка элементов на стане
  • Частичная сварка:
    базы колонн и ребер жесткости
  • Финальная подготовка:
    песко струй / дробейструйка / горячее цинкованние
  • Покраска:
    есть (по требованию)
  • Заводской грунт:
    есть (20, 40 или 60 микрон)
  • Упаковка:
    в пачки для евро фур или 40ка футовых для контейнеров

Изготовление С-обр. профиля

  • Процесс:
    холодногнутое профилирование металла
  • Резка и пробивка отверстий:
    есть (в авто режиме)
  • Покраска:
    отсутствует (высокие антикоррозионные свойства)
  • Упаковка:
    в пачки для евро фур или 40ка футовых для контейнеров

Стоимость зданий

Ниже представлены цены на типовые быстровозводимые здания на базе известных строительных технологий.

ВАЖНО! Все цены на здания являются ориентировочными и даны для предварительного знакомства с примерным бюджетом на строительство вашего здания. Слишком много факторов влияет на уровень цен (сочетание климатических зон, размеры здания, плавающие цены на металл, материалы, стоимость рабочей силы в разных странах, шаг рам, наличие геоизыскательных работ, нестандартные нагрузки на стены и кровлю и т.д.) Для более точного расчета используйте онлайн систему WebSteel (онлайн учет стоимости и наличия материалов на складе завода, расчетной схемы и проектных решений) или делайте детальный запрос на российский завод

Регион
Утепление
Кровля
Виды работ Длина, м / с шагом колон 6м
С 20% НДС. Поставка - EXW. Снег – 210кг/кв.м.(III), Ветер – 23 кг/кв.м. Сейсмика – 6 баллов 30 36 42 48 54 60
Сроки проектирования и изготовления, мес
(разделы проекта - КМ, АС (стадия Р, монтажные схемы и технический паспорт)
1.5 1.5 1.5 1.5 1.5 1.5
Сроки фундаментных и монтажных работ, мес. 2 2 2 2 2 2
Несущий каркас, руб.
(Этаж-1, Кран балки – нет, Тип конструкции – двухскатная с 1 пролетом)
1 238 317 1 574 162 1 792 017 2 009 873 2 227 728 2 445 583
Ограждающие конструкции, руб.
(проф лист), фасонные элементы, крепеж
782 960 912 110 1 041 261 1 170 411 1 299 562 1 428 712
Устройство фундаментов, руб.
(тип-столбчатый, утепленный цоколь 0.4м - есть, перепад высот на участке - до 0.3м)
606383.1 745881.6 849983.4 954085.2 1058187 1162288.5
Устройство железобетонного пола, руб.
(тощина-150мм, нугрузка - до 2т/кв.м,, с топингом - упрочтенный верхни слой)
747872.49 919920.64 1048312.86 1176705.08 1305097.3 1433489.15
Монтаж здания, руб.
(есть подъездные пути, техническая вода, электричество и забор, стеснённые условия - отсутствуют)
545744.79 671293.44 764985.06 858676.68 952368.3 1046059.65
Количесво евро фур,штук 3 3 3 4 4 5
Доставка, руб.
(наземная, до 200км)
24000 24000 24000 32000 32000 40000
Итого от: 3945277.38 4847367.68 5520559.32 6201750.96 6874942.6 7556132.3
Ширина:
Высота:

Рекламные буклеты

Будте знакомы с тульским заводом PK VESTA по проектированию и изготовлению быстровозводимых зданий из легких металлоконструкций

pdf-icon
Основные узлы в здании
Скачать презентацию
(1 мб)
Основные валюты


СНГ
АЗИЯ
АФРИКА
x
наверх
?
С целью оптимальной работы веб-сайта и его постоянного обновления ПК ВЕСТА используют Cookies (куки-файлы), а также сервис Яндекс.Метрика и для сбора и статистического анализа данных, связанных с посещением Вами наших сайтов. Продолжая использовать наш веб-сайт, Вы соглашаетесь на использование куки-файлов и указанного сервиса для отслеживания предпочтений посетителей сайта и соответствующей оптимизации его дизайна. Куки-файлы - это небольшие файлы, которые сохраняются на жестком диске Вашего устройства. Они облегчают навигацию и делают посещение сайта более удобным.
