Каталог быстровозводимых зданий
Цена за комплект здания
от .... /кв.м. с НДС
?

ВАЖНО! Все цены на здания являются ориентировочными и даны для предварительного знакомства с примерным бюджетом на строительство вашего здания. Слишком много факторов влияет на уровень цен (сочетание климатических зон, размеры здания, плавающие цены на металл, материалы, стоимость рабочей силы в разных странах, шаг рам, наличие геоизыскательных работ, нестандартные нагрузки на стены и кровлю и т.д.) Для более точного расчета используйте онлайн систему WebSteel® (онлайн учет стоимости и наличия материалов на складе завода, расчетной схемы и проектных решений) или делайте детальный запрос на российский завод ПК Веста.

Смежные отрасли: Пекарни, Козья ферма
Общее:
  • Бренд:
    PK VESTA
  • Страна/Происхождение товара :
    Россия
  • Место производства:
    г. Тула, Россия
  • Код ВЭД:
    9406903909
  • Поставка комплектов зданий:
    Евразия, Африка, Ближний Восток, Латинская Америка
  • Состояние зданий :
    делаются «под заказ» с нуля (новое)
  • Доставка :
    наземная и/или морская (евро фуры и 40ка футовые контейнеры)
  • Срок эксплуатации:
    не менее 25 лет
  • Гарантия на продукцию:
    от 1 до 5 лет
  • Серия:
    INDI (индивидуальные под заказ), Серия TYP (типовые после проекта)
  • Схема и форма оплаты:
    40%х30%х30% и 70%х30% (L/С – аккредитив, T/T – банковский перевод, D/P – оплата после получения документа, подтверждающего отгрузку товара продавцом)
Несущие конструкции
  • Технологии каркаса :
    ЛСТК (холодногнутый оцинкованный профиль), ЛМК (сварная балка из черного металла:) и ГИБРИДная система (ЛСТК+ЛМК)
  • Конструктивы:
    H-обр. балки (I-Beam), C-обр. фермы/колонны (C-Channel)
  • Конструкции:
    двухскатные, односкатные, пристройки и плоские кровли (однопролетные и многопролетные)
  • Аксессуары:
    прилагаются все болты для каркаса (кроме анкерных), уголки, диагональные связи и соединительные элементы.
  • Металл:
    С245, С350 или С345
  • Класс цинкования:
    только I (275 г/кв.м.)
  • Поставщики металла:
    Российские Новолипецкий МК и СеверСталь
  • Второстепенные элементы:
    диагональные связи, прогонная система (С-обр. и Z-обр.)
  • Уровень подготовки:
    высокий (нумерация элементов с учетом резки на нужную длину, пробивка отверстий и упаковочного листа для быстрого поиска нужной пачки на месте строительства)
  • Соединение:
    только 100% болтовое соединение (высокопрочные болты нормальной прочности)
Ограждающие конструкции
  • Обшивка:
    сэндвич панели (минвата, пенопласт и PIR), полистовая/поэлементная сборка (минвата), проф лист (холодный вариант), вентилируемые фасады (металический кассеты, композитные кассеты и керамогранит – из минваты) и мембранная кровля (минвата)
  • Аксессуары:
    фасонные (нащельники, обрамление проемов и т.д.) и крепёжные элементы (саморезы), световые фонари (или прозрачные панели), вентиляция, секционные/распашные вороты, стеклопакеты (до 6 камер), солнечные батареи и навесы.
  • Тепловой контур:
    внутренний (панели изнутри каркас зашиваются) или внешний (все панели снаружи монтируются)
  • Основные цвета (RAL):
    Белый (9003), Серый (7004), Синий (5005), Белый-Алюминий (9006), Бежевый (1014), Желтый (1018), Зеленый (6002), Светло-Серый (9002), Коричневый (8017)
  • Плотность минваты:
    не менее 100 кг/кв.м.
  • Толщина листа:
    0.5мм, 0.6мм, 0.7мм, 0.8мм и 1мм (оцинкованный)
  • Уровень подготовки:
    высокий (нумерация элементов с учетом резки на нужную длину и упаковочного листа для быстрого поиска нужной пачки на месте строительства)
Проекты и документы
  • Базовые нагрузки для северных стран:
    Снег (от 180 кг/кв.м. и выше), Ветер (от 32 кг/кв.м. и выше) и Сейсмика – 6 баллов (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
  • Базовые нагрузки для южных стран :
    Снег (не учитывается), Ветер (от 48 кг/кв.м. и выше) и Сейсмика – 7 баллов и выше (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
  • Основные проекты:
    монтажные схемы и инструкции, схемы колонн для фундамента, проект КМ (конструкции метрические), проект АС (фасадные решения), технический паспорт. С учетом гос. экспертизы.
  • Степень огнестойкости здания:
    IV-I
  • Сертификация:
    ISO
  • Примечания:
    при экспорте зданий в другие страны изначально российский проект мы делаем с учетом адаптации к местным международным СНИПам, но полную адаптацию обычно проводит местное проектное бюро в стране строительства здания (с предварительной проверкой расчетной с
Изготовление I-обр. сварной балки
  • Резка металла:
    на полосы нужно длины на плазме
  • Сборка:
    заготовок на стане
  • Сварка:
    всех основных элементов
  • Процесс:
    правка элементов на стане
  • Частичная сварка: :
    базы колонн и ребер жесткости
  • Финальная подготовка:
    песко струй / дробейструйка / горячее цинкованние
  • Покраска:
    есть (по требованию)
  • Заводской грунт:
    есть (20, 40 или 60 микрон)
  • Упаковка:
    в пачки для евро фур или 40ка футовых для контейнеров
Изготовление С-обр. профиля
  • Процесс:
    холодногнутое профилирование металла
  • Резка и пробивка отверстий:
    есть (в авто режиме)
  • Покраска:
    отсутствует (высокие антикоррозионные свойства)
  • Упаковка:
    в пачки для евро фур или 40ка футовых для контейнеров

О быстровозводимых зданиях рассказывает

Кулаков Денис
Заместитель генерального директора по развитию ПК Веста
Руководитель проекта WebSteel®
Телефон : +7 (910) 943-49-66 (с 8:00 до 19:00 по МСК)
whatsapp chat telegram chat
Русский/Английский

Быстровозводимые птичники – широко востребованные строения, так как птицеводство продолжает оставаться одним из наиболее рентабельных бизнесов в сельском хозяйстве.

В процессе выращивания требуется соблюдать санитарно-гигиенические нормы, и обеспечивать комфортные условия. Соблюдения требований проверяется контролирующими органами еще на стадии согласования проекта.

Окупаемость птицеферм и курятников во многом зависит от правильности проектирования.

Строительство птичников и птицефабрик

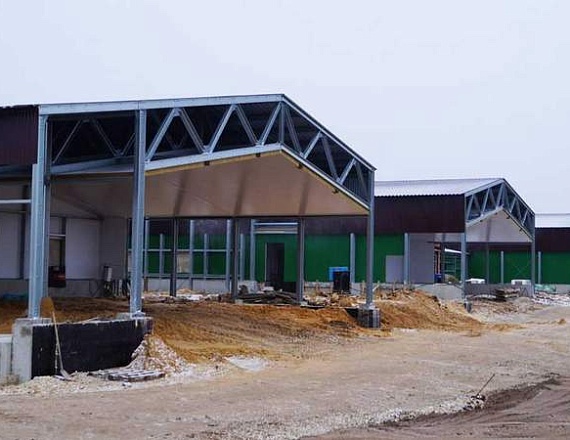

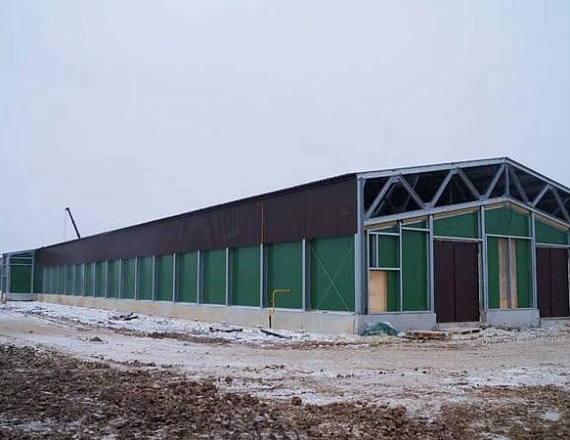

Быстровозводимые птичники

Строительство птичников под ключ - наиболее затратная часть организации нового бизнеса. Капитальные здания требуют высоких затрат, как материальных, так и временных.

Поэтому все большее распространение получают быстровозводимые технологии, позволяющие в течение 1 – 1,5 месяца получить полностью готовую к использованию постройку. Это решение оптимально как для начинающих фермеров, так и для крупных птицеводческих хозяйств.

Быстровозводимый птичник на 1000 кур, устройство которого требует на 30 – 35% меньше расходов, чем капитальное здание того же назначения, окупается уже в течение первого года эксплуатации. В зависимости от габаритов строения может использоваться технология ЛМК, или ЛСТК.

Постройки на основе металлокаркасов отличаются высокой прочностью и термоустойчивостью. Они пожаробезопасны, устойчивы к любым проявлениям биогенной коррозии (влаге, плесени, насекомым), срок их службы превышает 40 - 50 лет.

Птичник для кур строительство и устройство

Каркас быстровозводимых зданий изготавливается из металлопрофилей, а ограждающими конструкциями служат сэндвич панели, хорошо сохраняющие тепло. В птичнике для кур, строительство и устройство которого займет не более месяца, предусматриваются отдельные функциональные зоны:

  • инкубаторная;
  • Птичник для кур строительство и устройство
  • помещения для молодых и птиц;
  • технологическая зона для осмотра;
  • складские помещения для кормов и инвентаря;
  • бытовки для сотрудников;
  • офис администрации.

Опционально обустраиваются спецпомещения с холодильным оборудованием для получения и хранения готовой продукции.

Клетки устанавливаются на стеллажах на расстоянии не меньшем, чем 40 см от пола.

Полезная площадь рассчитывается, исходя из нормативов: для стандартных пород это 0,5 кв. м на одну единицу.

Для промышленного предприятия необходима численность не менее 1000 голов, иначе производство не будет экономически эффективным. Для такого относительно крупного объекта обязательны технологическая линия подачи корма и удаления помета.

Обязательные требования к условиям содержания:

  1. температура от 8 до 18 градусов для взрослых кур, 25 – 32 градус для цыплят;
  2. влажность должна находиться строго в пределах 60 -75%, ее превышение приведет к снижению производительности и болезням;
  3. искусственное освещение на 2 - 3 часа удлиняет световой день и создает более комфортные условия для работы персонала;
  4. приточно-вытяжная вентиляция обеспечивает стабильный микроклимат.

Этапы строительства птицефабрики

  1. Предварительная подготовка. Определяются особенности производственного цикла. Если предусмотрено простое решение с покупкой цыплят и выращивания их до достижения нужной массы и получения яиц, понадобится одно рабочее помещение со стеллажами и технологическими линиями кормления и уборки. Если же предусматривается производство и откорм цыплят, важно обустроить инкубатор и отдельное помещение для молодняка.
  2. На этом же этапе выбирается место. Птичник, строительство и устройство которого предусматривает использование технологий ЛМК или ЛСТК, нужно обеспечивать: минимум шума. Птицы пугливы, но и сами достаточно сильно шумят; минимум запахов. БВЗ - достаточно герметичное строение, но все же необходимо размещать его так, чтобы не чувствовать запаха; микроклимат. В здание должно светить утреннее и дневное солнце.
  3. Подготовка участка и обустройство фундамента. Здесь возможно два варианта: малозаглубленный ленточный, глубиной до 50 см. Чтобы не дожидаться застывания бетона при заливке, можно использовать фундаментные блоки. Второй вариант - свайно-винтовой. Сваи скрепляются массивными металлопрофилями: швеллером или уголком.
  4. Монтаж металлопрофилей в качестве каркаса, и обшивка их сэндвич панелями. Профили и сэндвич панели доставляются на объект полностью готовыми. Остается только соединить их в единую конструкцию, используя специализированную фурнитуру.
  5. На заключительном этапе строительства птичника из теплоизолирующих энергоэффективных сэндвич панелей, монтируются двери, оконные блоки, внутренние перегородки, а затем прокладывается и подключается электрика и другие инженерные сети.

Преимущества строительства птичников

  • БВЗ на основе ЛМК или ЛСТК полностью отвечают современным санитарным нормам, устойчивы к возгораниям, имеют высокие шумоизоляционные и теплоизоляционные характеристики.Быстровозводимая птицеферма из ЛСТК
  • Металлокаркас защищен от коррозии специальными составами. Он равномерно перераспределяет несущую нагрузку, что делает постройку устойчивой к износу.
  • На стройплощадке отсутствуют «мокрые процессы», что позволяет вести работы в любой сезон.
  • Металлопрофили, изготовленные в заводских условиях, имеют точную геометрию, что исключает ошибки.
  • Так как они имеют небольшой вес, особенно в сравнении с ЖБИ или кирпичной кладкой, облегчается их доставка на объект. Кроме того, в строительно-монтажных работах не требуется участие тяжелой строительной и грузоподъемной техники. Монтаж производится без использования сложного оборудования.
  • Отделочные работы сводятся к минимуму.
  • В дальнейшем все поверхности легко обрабатываются и дезинфицируются, что сводит к минимуму риск заболеваний птиц.
  • Надежную и долговечную постройку легко расширить, если планируется рост и расширение производства. Ремонт и модернизацию можно выполнить без особых затрат и практически без простоев. При необходимости строение можно демонтировать полностью, перевезти на другое место, и там собрать заново.

 Технология каркасного строительства птицеферм

Птичник для кур строительство и устройствоСегодня фермеры отдают предпочтение технологии каркасного строительства. Такие здания дешевле капитальных в разы. После разработки проекта на заводе изготавливаются элементы конструкции в соответствии с проектной документацией. Далее они доставляются на объект, где собираются.

Металлоконструкции изготавливаются на нашем заводе на современных линиях, что гарантирует высокую точность элементов, соответственно и сборки. Используется болтовое соединение, стропильные системы изготавливаются из оцинкованного металлопроката высокой прочности. Оцинкованная конструкция стойка к коррозии. Технология ЛСТК позволяет строить здание птичника или быстровозводимый комплекс птицеферм без дополнительных внутренних опор, благодаря чему максимально эффективно используется внутреннее пространство.

Рассчитать стоимость строительства птичника

Самостоятельно спроектировать БВЗ на нужный объем производства вы можете с помощью сервиса  WebSteel®  на нашем сайте. С его помощью можно сделать расчеты стоимости, даже не владея инженерными знаниями. Для этого достаточно ввести основные параметры БВЗ, и получить результат, а затем применить технологию 3Д-моделирования и визуализировать его. Плавно меняя параметры и получив несколько вариантов компоновки, можно выбрать наиболее экономичный, не потеряв в функциональности, а потом оформить заказ в любую географическую точку.

Выбирая PK VESTA вы получите:

1. Новая философия и инновационная бизнес-модель «Smart Techno Design», позволяющая клиенту быстро визуализировать быстровозводимое здание онлайн в новом сервисе WebSteel, мгновенно рассчитывать стоимость базовых затрат на строительство с автоматическим учетом климатических зон (снеговая, ветровая и сейсмическая), получать эскизы с подробным техническим заданием и заказывать готовый «комплект здания» онлайн в любую точку мира.
2. Уникальные решения от старого завода из известного промышленного города Тула (металлообработка с XVII века), предлагаемые специально для вас для проектирования и изготовления энергоэффективных быстровозводимых зданий «под заказ».
3. Особый акцент на качество нашей продукции, высокую безопасность и надежность производственных мощностей при высокой автоматизации рабочих процессов и новейшие IT-технологии в формате обслуживания клиентов 24/7 через Интернет на мировых рынках (Евразия, Африки, Ближнего Востока и Латинской Америки)


Сравнение технологий:

Категории ЛСТК-цинк
ЛМК-черный
Железобетон

1) Металлоемкость каркаса Низкая Средняя Высокая
2) Несущая способность
Высокая Высокая Высокая
3) Трудоемкость изготовления
Низкая Средняя Средняя

4) Трудоемкость монтажа
Низкая Средняя Средняя
5) Антикоррозионные свойства
Высокие Низкие Низкие
6) Затраты на фундамент
Низкие Средние Высокие

7) Вместимость в транспортное средство
Высокое Средняя Низкая
8) Процесс сварки
Отсутствует Есть Отсутствует
9) Предел огнестойкости
Средний
Высокий Высокий

10) Частота дефектов изготовления
Погрешность в пробивке отверстий, резки элементов на нужную длину – низкая.
Эффект грибовидности и серповидности после сварки на заводе- средняя/высокая. Сколы бетона, трещины, разрывы и смещение арматуры – низкая/средняя.
11) Частота применения в зданиях с высоким уровнем влажности и аммиачной агрессивной средой
Высокое Низкое
Низкое




Сравнение с конкурентами:

Категории
Завод PK VESTA
Конкуренты

1) Работа на рынке в России и СНГ С 1991г. (без изменения названия и телефонов)
С 2000ых (многие заводы образовались позже)
2) В собственности (промышленные и складские помещения с площадкой и инженерными сетями)
Есть Нет (основные заводы берут в аренду)
3) Металлоемкость каркаса
Низкая (28-31 кг/кв.м. – северные страны)
Средняя (32-35 кг/кв.м. – северные страны)

4) Производство каркасов и сэндвич панелей (2в1)
Есть
Нет (специализация на каркасах или только панелях. Массовый рынок)
5) Средний стаж работы специалиста
Более 10 лет
Менее 5 лет
6) Опыт проектирования зданий
С 1985г (часть специалистов в инженерном составе)
С 2000ых (основной рынок БВЗ в России)

Ниже представлены цены на типовые быстровозводимые здания на базе известных строительных технологий.
Регион
Утепление
Кровля
Ширина:
Высота:
Виды работ Длина, м / с шагом колон 6м
С 20% НДС. Поставка - EXW. Снег – 210кг/кв.м.(III), Ветер – 23 кг/кв.м. Сейсмика – 6 баллов 30 36 42 48 54 60
Сроки проектирования и изготовления, мес
(разделы проекта - КМ, АС (стадия Р, монтажные схемы и технический паспорт)
1.5 1.5 1.5 1.5 1.5 1.5
Сроки фундаментных и монтажных работ, мес. 2 2 2 2 2 2
Несущий каркас, руб.
(Этаж-1, Кран балки – нет, Тип конструкции – двухскатная с 1 пролетом)
891588 1133396.4 1290252 1447108.8 1603964.4 1760820
Ограждающие конструкции, руб.
(проф лист), фасонные элементы, крепеж
610708.8 711445.8 812183.4 912920.4 1013658.6 1114395.6
Устройство фундаментов, руб.
(тип-столбчатый, утепленный цоколь 0.4м - есть, перепад высот на участке - до 0.3м)
450688.8 553452.6 630730.2 708008.4 785286.6 862564.2
Устройство железобетонного пола, руб.
(тощина-150мм, нугрузка - до 2т/кв.м,, с топингом - упрочтенный верхни слой)
555849.6 682591.2 777900.6 873210.6 968520 1063829.4
Монтаж здания, руб.
(есть подъездные пути, техническая вода, электричество и забор, стеснённые условия - отсутствуют)
405619.8 498106.8 567657 637207.8 706758 776308.2
Количесво евро фур,штук 3 3 3 4 4 5
Доставка, руб.
(наземная, до 200км)
24000 24000 24000 32000 32000 40000
Итого от: 3457435.2 4244422.6 4833565.8 5430710.8 6019854.6 6616996.8
Ширина:
Высота:
В чём преимущества быстровозводимых зданий ПК Веста?
ПК «Веста» предлагает индивидуальные быстровозводимые здания на основе уникальной онлайн системы WebSteel (патент №2012610680), которая позволяет проектировать и рассчитывать стоимость здания в режиме реального времени через Интернет. При создании веб-системы особое внимание было уделено минимизации металлоёмкости здания, что и является основной особенностью. Другим важным преимуществом является комплексный подход – проектирование, изготовление и монтаж зданий, сэндвич панелей или отдельно металлокаркаса. ПК «Веста» предоставляет полную 100% заводскую готовность комплекта здания!

Технология каркасного строительства давно завоевала большую популярность во всем мире, особенно в Европе и Северной Америке. Легкие металлоконструкции зданий серии INDI считаются безопасными. Монтаж зданий осуществляется в течение нескольких недель благодаря лёгкости конструкций, отсутствию массивного капитального фундамента и простому соединению конструктивных элементов. Сборка рам и прогонов на месте строительства осуществляется на болтовых соединениях без применения сварки.

Стальной каркас – это надежность, долговечность и пожаростойкость. Он не гниет, не усаживается и не рассыхается. Стоимость страховки на данный каркас будет существенно ниже, чем на деревянный.

Преимущества

Точность изготовления
Точность изготовления

Имеет одну из самых низких погрешностей на рынке в +-1мм

Подробнее

Изготовления

Точность изготовления

При изготовлении несущих конструкций из ЛСТК на 100% болтовых соединениях – погрешность в пробивке отверстий, резки профилей по длине и процесс холодногнутого профилирования элементов – имеет огромное значение на стадии монтажа здания. В отличие от других заводов, где погрешность в межосевом расстоянии между отверстиями может достигать +-3 или 4мм мы строго придерживаемся отклонения в +-1мм на высокоавтоматизированном промышленном оборудовании, что дает практически идеальную гарантию для успешного монтажа каркаса (стыковка разных элементов с множеством отверстий) при экспорте здания в дальние страны и регионы (Азия, Ближний Восток или Африка) Плюс, мы исключаем случаи с эффектом грибовидности, серповидности и соосности металлических элементов, что также часто делает процесс монтажа более трудоемким или даже невозможным. Работа с тонким металлом граничит у нас с искусством, где точность изготовления помогает быстрее сдать здание в эксплуатацию для дальнейшей успешной работы.
Коэффициенты надежности
Коэффициенты надежности

Мы не "играемся с надежностью здания" в целях понижения металлоемкости здания до критических величин и понижения стоимости каркаса. Часть наших специалистов проектируют здания с 1980г. с учетом современных СНИПов. За это время ни одно здание не сложилось!

Подробнее

Проектирования

Коэффициенты надежности

Кроме качества материалов цена на здания во многом зависит от методов проектирования и учета коэффициентов надёжности. Среди игроков на строительных рынках есть склонность занижать данные коэффициенты (скажем вместо 1 к 2 делают 1 к 1.5) для минимизации металлоемкости несущих конструкций и соответственно резкому понижению стоимости каркаса (до 20-30%), что повышает риск обрушения зданий и частичной деформации основных элементов при самом неблагоприятном сочетании нагрузок (к примеру, шквальный продолжительный сильный боковой ветер или постоянное чередование оттепели и заморозков) А такие случаи нельзя исключать. Завод PK VESTA никогда не идет на понижение коэффициентов, так как дорожит своей репутацией и надежностью зданий. У нас с 1991г ни одно здание не сложилось.
Российский металл S350 с Iым классом цинкования (275 г/кв.м.)
Российский металл S350 с Iым классом цинкования (275 г/кв.м.)

Применение любых других классов цинкования II или III приводит к более быстрому появлению коррозии, особенно если здание используется вблизи водных ресурсов или с высоким уровнем влажности или аммиачной агрессивной среды внутри помещения.

Подробнее

Продукции

Российский металл S350 с Iым классом цинкования (275 г/кв.м.)

Металлургия в России, богатая ресурсами, – занимает одно из лидирующих позиций в мире по объёму выпуска продукции и его качеству. Для внутреннего рынка и экспортных операций завод  PK VESTA использует только премиальный металл известных российских металлургических заводов Северсталь и Новолипецкий МК, которые много лет экспортируют свою продукцию в многие регионы мира - Евразии, Северной и Латинской Америке, Ближнего Востока и Африки. Использование металла из других стран (к примеру, Китайского) может не всегда соответствовать стандартам качества и ухудшать физико-механические свойства несущих конструкций.

Процесс производства

Балка переменного сечения для 36м пролета Автоматический стан для холодногнутого профилирования металла Автоматический стан для сварной балки из черного металла Автоматическая линия по изготовлению сэндвич панелей Бобина металла для сэндвич панелей Новые материалы Колонна из черного металла Сварная балка Точечная сварка ребер жесткости Приемка штрипса
